Grandioso M1

MONOBLOCK AMPLIFIER

釋放聲音的生命



追求後級擴大機的極致,窮極音響工程的理想。

邁向聲音與音樂的深刻感動,排除一切妥協,無可比擬的存在。

結合Esoteric所有智慧與技術,登上全新的頂峰。

與至高的音樂用語Grandioso—威風凜凜地歌唱—齊名,其稱號,如今為M1



Categories: , ,

充滿音樂的躍動感,由後級擴大機所釋放的聲音開放感
• 讓音樂的動態表現達到極致,2,400W/1Ω的功率線性
由大容量客製化電源變壓器所構成的Esoteric後級擴大機核心
適合旗艦之名的驚人驅動力
• 全平衡結構中的輸入級,可達優異的122dB訊噪比
令人讚頌的瞬間34安培高性能雙極線性功率放大晶體
Three-stage Darlington 電路、六組平行推挽、雙模組結構
將負回授降到最低,實現躍動的自然音質
採用獨立電源的電壓放大級讓解析度大幅提昇
1Ω的高輸入阻抗
採用兼具規格與靈敏度的高級元件
兼具高精密度與高度抑振的獨創箱體

充滿音樂的躍動感,由後級擴大機所釋放的聲音開放感
當聲音從喇叭釋放出來,眼前的音響系統隨即失去它的存在感,這可說是聆聽體驗中最令人感到戰慄的瞬間。系統完全消失只留下壓倒性的聲音開放感,這是從後級擴大機游刃有餘的輸出電壓中孕育而生。Esoteric正是以此思考而完成製作,從瞬間34安培的大型雙極電晶體開始,採用超高級的物件,首次達到300W/8Ω的大功率。Esoteric的旗艦後級擴大機M1,將釋放所有的聲音,傳達音樂躍動的豐富生命力。


讓音樂的動態表現達到極致,1,200W/2Ω的功率線性
喇叭的阻抗會隨頻率變化而變化無常,無論是打擊樂器的衝擊後,隨之而來的寂靜,還是連續的超低頻表現,都會讓阻抗急遽下降,因此出現接近無電流負載的狀態也並不少見,面對這樣劇烈的電流負載變化,如果沒有講究線性的電流供給能力,是無法展現出音樂的極致動態。M1在供應電流的電源部份投入最大限度的資源,使其從8Ω負載時的300W到1Ω負載時的2400W,都能維持功率線性的理論值,即使將音量降低,也能忠實重現音樂的動態。


由大容量客製化電源變壓器所構成的Esoteric後級擴大機核心
Esoteric一直認為,決定M1令人驚訝的高功率線性表現是來自其強力的電源設計,尤其是電源變壓器,是擴大機聲音設計中最重要的因素,其中客製化電源變壓器是使 M1後級擴大機具有壓倒性功率與芳醇音質的必要元素,重量約18公斤,線圈尺寸為3057VA的超大型環形變壓器,以Esoteric傳統講究音質的無遮罩裸裝方式安裝。為了使變壓器從供應主要電源到次要時都能發揮最大限度的性能,電源部份由12組平行設置的3,300μF電容構成,能縮短充電時間,達到高速的音質表現。


適合旗艦之名的驚人驅動力
音樂訊號轉換為電流後傳送到喇叭,藉此驅動單體,雖然擴大機驅動喇叭的機制就是如此簡單,但是從微弱的電流到大電流,要正確驅動並如實傳達音樂信號,卻可說是極為困難的工作。為了提高擴大機的驅動能力,就必須以接近極限的狀態來降低擴大機的輸出阻抗。為此,Esoteric投入了許多的Know How,讓M1採用低阻抗的極簡電路設計,在放大級採用16支匯流排,藉此消除輸出級的線圈。結果達到了可作為驅動低音單體標準的驚人數值——阻尼係數1,000,即使是難以驅動的大尺寸低音單體,也能正確地控制,再生出正確且頻段廣泛的超低頻量感。


全平衡設計的輸入級,達到優越的122dB訊噪比
在設計M1後級擴大機的信號放大部份時,投入最大心力的地方是噪訊處理。
Esoteric集過去到現在的電路設計技術於大成,在輸入級採用全平衡設計,輸入端(RCA×1、XLR×1)設有專用的全平衡緩衝放大電路,讓訊號從接收到放大級為止,都處於低阻抗、全平衡的傳輸路徑,消除共模雜訊,並對抗傳輸路徑中的雜訊影響,讓訊號保持純淨傳送到放大級,以獲得聽感上優越的訊噪比。
將沒有雜訊的乾淨訊號放大後,就會在聽感上產生壓倒性的動態範圍,獲得超越規格表上數值的感動。M1不僅具有高功率擴大機的動態表現,也在音樂的高潮與寂靜之間,兼具極細膩的細緻層次變化。


令人讚頌的瞬間34安培高性能雙極線性功率放大晶體
採用令人誇耀的大電流輸出雙極線性功率放大晶體(LAPT)*,持續運作時有17安培,但運作瞬間能達到34安培。LAPT線性功率放大晶體除了高功率外,還具有優異的高頻特性,能產生纖細的音色。
*LAPT=Linear Amplified Power Transistor








由3段式達靈頓電路、6組平行推挽及2個模組構成
功率放大模組由6個雙極線性功率放大晶體以推挽方式組成3段式達靈頓電路,極力減少平行推挽的晶體數量,以構成簡單的放大線路,藉此將雙極功率晶體在高頻的優異特性毫無保留地激發出來。
因為將放大級的零件數量控制在最小值,就能在輸出級以無線圈的設計來維持信號傳輸路徑的純淨,並專注於透過16支匯流排來降低內部阻抗。全部兩個模組都安置在鋁製散熱片上,幫助散熱並提高安定性。




將負回授降到最低,實現躍動的自然音質
盡可能將放大電路簡單化,就能在降低前段的裸增益時,將負回授降到最低,實現充滿生命感的自然音質。


採用獨立電源的電壓放大級讓解析度大幅提昇
驅動級 (電流放大級)提供給喇叭的電流經常處於激烈變動的狀態,為了避免影響,在接收來自輸入級微弱訊號的電壓放大級(驅動級前段)設有專屬的環形變壓器與電源電路,藉此來確保前段電源的穩定性,即使是大編制管弦樂的高潮演奏,也能表現出各種樂器的高解析、纖細演奏。






1Ω的高輸入阻抗
在信號輸入級採用1Ω的高阻抗設計,能減輕前級在輸出電路上的負擔,充分發揮前級的潛在性能。


採用兼具規格與靈敏度的高級元件
嚴選與旗艦機種門當戶對的高級元件,使用可靠的高性能XLR輸入端子與Esoteric獨創的RCA輸入端子,喇叭輸出端子則是採用WBT的nextgen WBT-0705Cu,導體線芯為高純度材質(純銅+鍍金),具有高傳導與低租抗的性能。另外還使用具有高頻寬、低阻抗的電解電容及晶體等,這些都是經過反覆試聽後的高性能、高規格元件。






兼具高精密度與高度抑振的獨創箱體

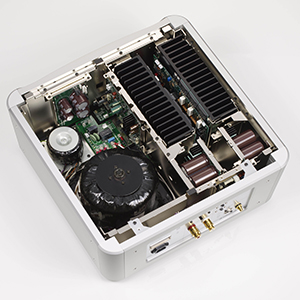

M1的箱體由Esoteric傳統的2層式組成,透過2mm的鋼板將內部區分出各電路的專屬區塊,使信號路徑達到最佳,同時澈底防止各電路之間的相互干擾,而箱體底部則為5mm厚的鋼材。這樣完全區塊化的內部構造,最後再由35mm厚鋁合金削切而出的前面板與其他5mm厚的鋁合金板所圍繞,經由Esoteric獨創的4點支撐,讓箱體達到完全高剛性與無共振的狀態。

規格
額定輸出功率 300W(8Ω),600W(4Ω)
最大輸出功率 1200W(2Ω)
頻率響應 5Hz ~ 100kHz (+0dB,-3dB,6Ω)
訊噪比(S / N 122dB (IHF-A)
總諧波失真 0.006% (1kHz,8Ω,300W)
增益 28dB
阻尼因數 1000

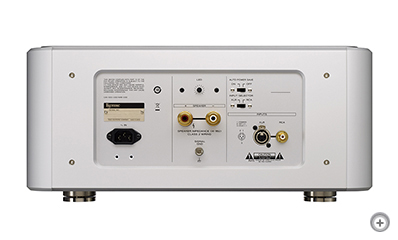

類比音頻輸入端子 RCA×1,XLR×1
輸入阻抗 RCA:1MΩ,XLR:1MΩ
電源/耗電 AC 230V 50Hz / 430W (no signal: 44W)
AC 120V 60Hz / 520W (no signal: 58W)
AC 220V 60Hz / 430W (no signal: 44W)
外形尺寸(寬xx深) 491×221.5×535mm
重量 62kg

* 設計與規格會隨時調整,不會另行通知。
* 此項產品如上方表格中有三種不同電源供應,請確定家用AC電壓與機器背板所表示的電壓相同。
* AC電源供應線的插座與插頭的形狀,根據各國規定的電壓而有所不同。
