HA-P5

PORTABLE HEADPHONE AMPLIFIER

可攜式耳機擴大機



高性能與符合人體工學的設計

USB DAC/耳機擴大機,支援DSD 5.6PCM 24/192,新一代的可攜帶式耳機擴大機,由最先進的科技與設計感交織而成。日本東京製造,引以為傲。



• 符合人體工學、使用者友善設計

• 輕型小巧的機身,可攜帶式設計

• USB DAC支援DSD 5.6MHzPCM 24-bit/192kHz

• 160mW + 160mW輸出功率(32Ω負載時)

• 左右聲道耳機輸出配備分離式接地

• iOS裝置直接連接,可進行高解析播放(不須使用Lightning-Camera轉接器)

• 輸入數位音頻訊號格式的LED指示燈

• 通用的數位與類比輸入(USB/同軸/光纖/類比線性)

• TEAC免費的高解析播放應用程式/軟體

• 符合RoHS

概念

•  符合人體工學、使用者友善設計

從人體工程的角度,HA-P5從無到有開始進行設計,小巧、輕量、舒適的手感為設計的關鍵,重量僅182g或6.4oz,在TEAC可攜式耳機擴大機系列當中為最輕的可攜式裝置。

•  以日常要素傳遞最佳音質

HA-P5的基本電路設計是根據高聲譽的TEAC Reference 501系列,USB DAC UD-501、耳機擴大機HA-501。BurrBrown的高性能D/A轉換器PCM1795,讓高解析數位檔案充分發揮潛力,分離的推挽式電路設計,從1.8”的耳機插孔傳遞高品質音頻訊號。

•  日本東京製造

高品質為TEAC的另一個答案,每一台HA-P5,從焊接到最終品質確認,全部的組裝過程,皆由TEAC在日本東京的工廠製造。


主要特色


性能—高性能數位電路,創新了高解析音頻

•  BurrBrown PCM1795 D/A轉換器

與享譽馳名的TEAC UD-501 USB DAC及工業標準的DSD母帶錄音機TASCAM DA-3000 相同,採用了高性能的D/A轉換器BurrBrown PCM1795。


•  雙時脈,用於44.1kHz與48kHz系統

數位處理中主時脈亦為關鍵要素。HA-P5採用了兩款高準度晶體主時脈,用於44.1kHz(22.5792MHz)及48kHz(24.576MHz)系統,與輸入的數位音頻訊號取樣率同步,代表著精準的數位類比轉換。亦支援非同步傳輸模式,能夠刪除電腦或智慧型手機傳來較不精準的時脈訊號,產生無相位移動、無噪音的訊號。


•  電路設計刪除噪音干擾

電路的配置設計用來分離數位與類比的部分,為了刪除噪音干擾所產生的失真。


•  多重平台設計

HA-P5支援USB A與USB Micro B輸入,能夠直接與iOS裝置連接–也就是說不需要使用額外的線材,像是Apple的Lightning-USB Camera轉接器,就能讓DSD 5.6MHz及PCM 24-bit/192kHz高解析音頻輸入。配備USB MicroB輸入,在DSD 5.6MHz及PCM 24-bit/192kHz時,能與Android裝置、Windows/Macintosh電腦相連。高解析音頻播放軟體/應用程式可供免費使用。


耳機擴大機設計的經驗

•  分離式設計,搭配推挽式電路與Hi-Fi運算放大器

採用A/B類耳機擴大機設計,並搭配推挽式電路與分離式設計運算放大器。Reference耳機擴大機HA-501的Know-how充分運用到HA-P5中,其降低噪音與清晰的電路設計,能傳遞10-100,000Hz的頻率響應與110dB的訊噪比,這表示HA-P5不僅以高解析音頻格式

傳遞了母帶品質的細節,亦傳遞了原始表演氣氛的微妙變化。



•
BurrBrown低失真與高準度的運算放大器OPA 1602

BurrBrown OPA1602 SoundPLUS®音頻運算放大器用於耳機放大部分,擁有低失真的聲音。




•  160mW + 160mW高性能擴大機

由於其高電壓與低阻抗設計,HA-P5在32Ω負載時傳遞了160mW + 160mW的輸出功率,在600Ω負載時傳遞30mW + 30mW輸出功率,以可攜式耳機擴大機來說,性能可說是無與倫比。

•  特為Hi-Fi設計的高品質芯片薄膜電容

採用高容量的芯片薄膜電容,刪除機體自身產生的噪音與不必要的震動。


■ 多樣性系統擴充

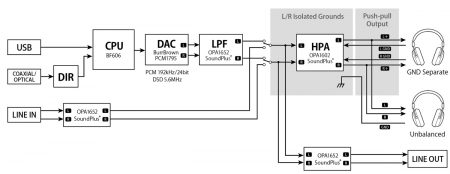

•  左右聲道接地分離電路

從耳機放大部分到四極耳機插座,左右聲道的每個接地是完全分離的,傳統的可攜式音頻裝置使用相同的接地,導致聲道分離效果不佳,HA-P5的分離接地與擴大機部分獨立,能夠傳遞清晰與「有形」的聲音舞台。

四極耳機插座可與傳統的三極耳機插頭相容,極性針腳的排列如下*:(由尖端到底部)

尖端:L + 左聲道正極

外環:R+ 右聲道正極

外環:L GND左聲道接地

套子:R GND右聲道接地

* 與Sony NW-ZX2及Oppo HA-2相同。


•  數位與類比輸入

除了USB數位音頻輸入,HA-P5擁有同軸與光纖數位音頻輸入與傳統的類比線性音頻輸入,是可攜式耳機擴大機相當重要的一部分。同軸與光纖數位輸入支援24-bit/192kHz,能讓您與高解析音頻播放器連接,以比較不同D/A轉換器晶片所產生的聲音差異。


•  多重平台構造與免費的高解析播放應用程式

TEAC提供附加的高解析音頻播放應用程式/軟體,可於iOS與Android裝置、Windows及Macintosh電腦使用。在任何平台,您都能夠享受DSD 5.6MHz低失真高解析音頻的深刻聲音世界。


•  傳統類比音頻輸出

另一個HA-P5的優勢是傳統的類比音頻輸出,與耳機擴大機部分分離,此能讓您作為DAC商品,連接現有的家用hi-fi系統,然後將機器變成今日的高解析hi-fi系統。



符合人體工學的設計,結合了功能與典雅

•  音量旋鈕設計,防止不必要的操作

音量旋鈕以絕佳完美的設計,防止機器在您的口袋或袋子中的時候進行不必要的操作,旋鈕的弧形曲線,當您操作的時候,擁有絕佳的手感。



•
簡易的LED指示燈

狀態指示燈能夠標示輸入數位音頻的取樣率,與電池指示燈皆位於機器前方。

這能讓您一眼就確認現正播放的訊號類型。電池電量以五段式顯示,電池電量過低時,音量旋鈕外環的藍色LED將會閃爍。




•  輕量的機身,可在移動時使用

HA-P5採用全鋁製機身,不但重量很輕,且相當穩固,亦能夠屏蔽噪音。

•  通用的USB充電

內建鋰離子可充電式電池,可以連續進行5小時操作(數位連接時),與傳遞1.0A DC電流的標準USB AC變壓器相容。


■ 於日本東京TEAC工廠進行製造

•  高品質的印刷電路板

任何精良的音頻零件與電路設計,若沒有放置在高品質的電路板,就無法流暢地運作。HA-P5的電路板在日本專業的工廠中製造,工廠亦為廣播/錄音業界生產專業音響器材。厚實的振膜銅製塗層,均勻的厚度用來降低整個電路的阻抗,其平整度在電源與接地線性,能夠均衡電流等級,精煉了聲音品質。


HA-P5電路板孔的選擇               傳統電路板孔的選擇
平滑的表面(平整的接觸)           粗糙的表面(不平均的接觸)


•  高品質焊接

焊接的過程在充滿氮的焊接池中進行,能夠在整個過程中避免氧化,增加焊接時的可靠性。此外,為了更佳的聲音品質並且提升電流,焊接的材料經過嚴格挑選。


■ 獨家設計的配件,讓HA-P5為您的生活增添色彩

•  KOMA工廠,以胡桃木手工製造的置物盤

與東京武藏野市的手工家具製造商KOMA合作,特別為HA-P5設計的木質置物盤將會開始販售。胡桃木材質的板子,以手工為每個刻痕進行拋光與成型,其優雅的造型讓您置於桌上時塑造特殊的氛圍,豐富您的音樂聆聽體驗。




•  Van Nuys Corp製皮套

Van Nuys Corp著名於重型製作與引領時尚潮流的設計,TEAC與Van Nuys Corp合作,真皮的皮套擁有各式顏色供您選擇,精細的花紋細節能夠完美地搭配HA-P5。

注意:這些第三方的配件,僅在某些國家進行販售。

耳機輸出
   端子 3.5mm (1/8″) 立體聲迷你插孔 x 1 (與接地分離驅動相容)
   支援驅動模式 接地分離式驅動、非平衡驅動
   支援耳機阻抗 16Ω – 600Ω
   最大輸出功率 160mW + 160mW (32Ω load, 1kHz, 10%THD, JEITA)

60mW + 60mW (300Ω load, 1kHz, 10%THD, JEITA )

30mW + 30mW (600Ω load, 1kHz, 10%THD, JEITA)

類比音頻輸出
   端子 3.5mm (1/8″) 立體聲迷你插孔 x 1 (與同軸/光纖數位輸入相容)
類比音頻輸入
   端子 3.5mm (1/8″) 立體聲迷你插孔 x 1 (與同軸/光纖數位輸入相容)
   靈敏度 2Vrms
數位音頻輸入
USB 1
   端子
   支援媒體 Windows, Macintosh
   支援格式 DSD 5.6MHz   PCM 24-bit/192kHz
USB 2
   端子 USB A x 1 (與USB2.0相容)
   支援媒體 iOS, Android 裝置
   支援格式 DSD 5.6MHz
PCM 24-bit/192kHz
同軸
   端子 迷你同軸插孔 x 1 (與光纖數位及類比線性輸入相容)
光纖
   端子 迷你光纖插孔 x 1 (與同軸數位及類比線性輸入相容)
DAC 部分
   D/A 轉換器 Burr-Brown PCM1795
電池  內建鋰離子可充電式電池
   充電 USB 充電(需使用附件的USB-Micro USB線材,以及配備USB插孔的PC)
DC充電(需使用附件的USB A – DC充電線材,及USB AC變壓器*)
*使用支援1.0A以上電源供應的USB AC變壓器,可以進行快速充電。
持續供電時間  大約五小時 (連接iOS裝置時)
尺寸 65.4(W)× 121.4(H)× 21.6(D)mm
重量 182 g
附件 USB – Micro USB 線材,USB – DC充電線,RCA轉換線, 使用說明書,保卡



系統需求(適用於手機)
iOS
兼容的操作系統 iOS 6
iOS 7
iOS 8
iOS 9
iOS 10
Android
兼容的操作系統 Android 6.0 Marshmallow
Android 7.0 Nougat
系統需求(適用於桌上型)
Windows
兼容的操作系統 Windows 7
Windows 8
Windows 8.1
Windows 10
Macintosh
兼容的操作系統 OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11)
macOS Sierra (10.12)
