NT-503

DUAL MONAURAL USB DAC / NETWORK PLAYER

USB DAC/ 網路串流播放器



駛於引向未來音頻的數位高速公路上

多功能網路播放器,配備高品質雙單聲道 USB DAC,透過 USB線材、網路或 USB記憶體傳輸高解析檔案,也支援 TEAC最新主動接地耳機輸出端子。



透過PC使用USB線,USB DAC支援11.2MHz DSD低失真播放,與32-bit/384 kHz PCM
透過LAN(DLNA1.5相容遙控播放,與家用媒體播放)5.6MHz DSD24-bit/192kHz WAV/FLAC串流
透過USB快閃記憶體,進行5.6MHz DSD24-bit/192kHz WAV/FLAC播放
透過藍芽Bluetooth ®進行高品質無線播放,支援aptX®AACSBC Codec
網路廣播電台功能
• 線上音樂服務:Pandora, Sirius/XM, Spotify, DeezerSlacker
• 免費的遙控應用程式,可供iOSAndroid使用
• Windows/Mac免費音樂播放應用程式,支援11.2MHz DSD
• 使用Asahi Kasei Microdevices Corporation製造,雙D/A轉換器AK4490
• 於單一機型使用DSDPCM濾波,展現多樣個性
• 10MHz外部時脈輸入,可進行更精準的時脈操作。(僅能於USB非同步模式使用)
• 高準度板載時脈,可用於44.1 kHz系統與48kHz系統。(僅能於USB非同步模式使用)
• 可升頻至12.2MHz DSD384Hz PCM,細節更加細膩
• 「TEAC-HCLD」四段式緩衝放大電路,增強電流
• 「TEAC-QVCS」高精度音量控制電路
• XLR平衡與RCA非平衡線性輸出,搭配固定(0dB, +6dB)或可變式輸出電平設定
• 可切換式XLR極性。(2:HOT 3:HOT)
• USB B-Type插孔,可進行PC串流,乙太網路端子可進行網絡串流與同軸與光纖數位輸入
• 使用USB快閃記憶體、DLNA與家用媒體,可進行無間隙播放
• 前面板配有同軸/光纖輸入,能與可攜式數位音頻播放器連接
• 分離式耳機擴大機,配備500mW+500mW輸出功率,支援平行非平衡驅動
• 多功能OLED大型音量顯示,完美的可見度(4段式亮度調整,包含關閉顯示幕)
• 自動省電功能,低功率消耗
• 穩固的全金屬機身,能夠刪除外源性噪音,外觀優雅
• 符合RoHS指令

高品質音頻電路,給予音樂精緻的質感

高性能VERITA AK4490 DAC支援11.2MHz DSD 與32-bit/384kHz PCM

DAC為數位音響系統的核心裝置,NT-503採用了一對VERITA AK4490 DAC,由Asahi Kasei Microdevices Corporation所設計。

AK4490的VELVET SOUND架構,即使是人耳可以聽到的範圍之外,亦能產生非常細膩的聲音表現力,高解析音樂的播放音質極佳,全新研發的低失真科技,S/(N+D)可達112dB,為業界中120dB類型DAC的最高等級。

除了11.2MHz低失真播放,NT-503亦廣泛支援各式高解析訊源類型,包含32-bit/384kHz PCM,能傳遞高解析音頻順暢細膩的聲音與傑出的聲音舞台。

*AK4490為Audio 4proTM家族商標的產品,由Asahi Kasei Microdevices Corporation所研發,提供專業音響設備與高級數位音頻應用。

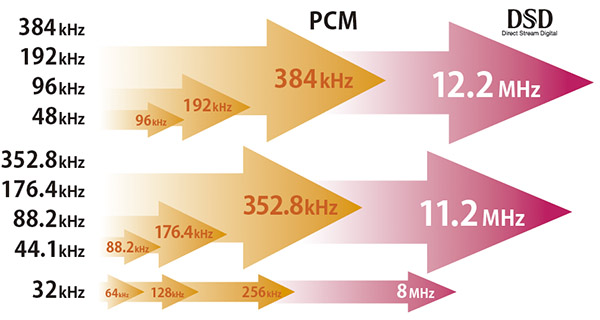

DSD與8x PCM升頻,為您的數位資料庫,包含CD提供了全新的視野

NT-503亦配備了TEAC最新的FPGA(程控IC),以及獨家的流暢升頻演算法,除了2x、4x與8x PCM升頻處理,亦支援DSD升頻最高達12.2MHz(4 x DSD)。有了此獨特的系統,NT-503能夠將傳統CD的16-bit/44.1kHz檔案升頻至11.2MHz ,比原始檔案的解析度高256倍。此外,任何高於20kHz的音頻檔案,都能透過類比插值算法,產生與原始錄音相近的自然聲音,甚至在聆聽CD或MP3的時候,您也能夠體驗DSD格式天生的密集空氣感。

高精度44.1kHz與48kHz板載內部時鐘與10MHz外部時脈輸入

NT-503使用一對參考時脈,倍數為44.1kHz與48kHz,此外,10MHz時脈輸入,可讓DAC與銣時鐘或GPS時鐘相連,用來校準或持續操作。

此外,支援了10MHz外部主時脈輸入,就能使用更高準度的主時脈訊號同步。擁有更高準度時脈進行同步,您可以享受音質的細微變化與實質地感受到聲音品質的提升。


PCM/DSD濾波,單一機型展現多重風貌

除了四種類型的PCM數位濾波與OFF模式,機器擁有兩種類型的DSD數位濾波,所以您可以為輸入檔案格式與音樂類型選擇最佳的濾波,您可以享受使用不同濾波時聲音的細膩變化,不需要連接至不同的USB DAC。

PCM
FIR SHARP FIR濾波器的陡峭斜率銳利地切斷音頻帶以外的訊號。
FIR SLOW FIR濾波器的緩和斜率柔和地切斷音頻帶以外的訊號。
SDLY SHARP 此濾波器使用短延時陡峭斜率,銳利地切斷音頻帶以外的訊號。
SDLY SLOW 此濾波器使用短延時緩和斜率,柔和地切斷音頻帶以外的訊號。

DSD
CUTOFF 50kHz
150kHz

*這些濾波可用於所有的PCM檔案,352.8kHz與384kHz除外。




全新雙單聲道電路設計,支援全平衡處理,實現進一步升級

在NT-503別緻的外觀底下,為全新、高規格的雙單聲道電路設計理念,包含了電源供應、DAC與類比輸出級等。高效率環形磁芯電源變壓器與高性能VERITA AK4490DAC晶片,每個聲道皆能作為單聲道電路,防止左右音樂訊號互相干擾。

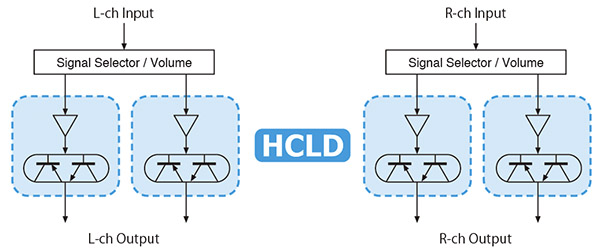

「TEAC-HCLD」四倍增強電流輸出緩衝電路,富音樂動態

從TEAC數十年high-end音頻設計的經驗提煉而來,類比放大部分採用了一對分離的電流增強緩衝放大電路,「TEAC-HCLD」(High Current Line Driver)電路透過在平衡輸出模式及在非平衡輸出模式平衡驅動中處理差動驅動,提高了每聲道的瞬時電流特性,因此,NT-503能傳遞原始高解析音頻所擁有的廣泛動態範圍,毫無損害音樂的動態感。


數位與類比部分皆有獨立接地

數位與類比的部分,NT-503採用了Digital Isolator(數位隔離裝置),完全隔離電源供應的通道與接地,預防數位訊源產生的數位噪音透過電源供應通道或接地進入類比的部分,特別是PC的噪音。隔離電路提供顯著優勢,特別是在播放更高取樣率的高解析音頻訊源時。






每聲道配備雙環型磁芯電源變壓器

NT-503在左右聲道採用高電容環型磁芯變壓器,雙單聲道的設計概念能夠獨立供應純淨與穩定的電流。每個電源部分都提供穩定的電流至每個聲道,處理另一聲道的訊號時,不被電流消耗的改變影響,此雙電源供應的設計理念,通常用於high-end音響產品,用於此器材,可讓性能達到顛峰。






OELD音量顯示,完美的能見度

OELD (有機電激發光二極體平面顯示器),配備四種亮度,能夠提供高對比與完美的能見度,使用大型的字體,讓使用者即使在遠距離聆聽也能夠確認音量。

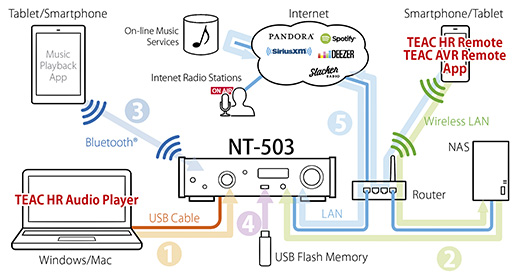

多樣性的連接方式,各式各樣的輸入格式與裝置




從電腦透過USB線,進行高解析音樂播放

只要使用一條USB線,高解析音樂檔案,包含11.2MHz DSD與32-bit/384kHz PCM可以進行播放,不需要進行複雜的設定。TEAC提供Windows與Macintosh版本免費音樂應用程式「TEAC HR Audio Player」,讓使用者能夠建立、儲存並叫出自己的播放清單,簡化的介面,讓您使用電腦就能拖曳音樂檔案到播放清單視窗中。

*Windows系統需要安裝專屬驅動程式。


透過網絡進行高解析音樂串流

NT-503為多功能網絡播放器,擁有DLNA 1.5相容網絡音樂能力,可使用PC或NAS(Network Attached Server)播放高解析音頻格式,像是5.6MHz DSD與24-bit/192kHz WAV/FLAC,搭配iOS/Android免費應用程式「TEAC HR Remote」使用。






透過藍芽Bluetooth ®進行高品質無線串流

NT-503亦支援Bluetooth ®藍芽無線連接,使用先進的編解碼技術aptX®與AAC,與SBC,能夠提供絕佳的音樂表現,讓您從智慧型手機或平板享受高品質的音樂串流。

*NT-503並不支援藍芽無線耳機的無線音頻傳輸。






前面板的USB插孔,可進行高解析音樂播放

NT-503前面板的USB插孔,支援USB快閃記憶體中的5.6MHz DSD與192kHz PCM檔案以及傳統的MP3與WMA檔案。提供iOS/Android使用的免費應用程式「TEAC HR Remote」,將您的智慧型手機與平板變成觸控式遙控器,可以瀏覽與選擇USB快閃記憶體中的音樂檔案。在WAV, FLAC, AAC, Apple Lossless, WMA, OGG Vorbis及MP3檔播放相同取樣率檔案時,亦支援無間隙播放。




從您的iOS/Android裝置進行音樂串流

使用iOS/Android的免費應用程式「TEAC HR Remote」,NT-503能讓您訂閱線上音樂服務,像是Pandora*, Sirius/XM*, Spotify*, Deezer*與Slicker*,此外,免費提供全球超過100,000個廣播電台與4百萬個podcasts,因為NT-503直接從網路收到串流訊號–而不是透過您的智慧型手機或平板–若您收到來電,手機鈴聲也不會在播放音樂時出現。

*不是每個國家都支援所有的線上音樂服務。








前級電路,支援全平衡輸出

精心設計的前級電路,將DSD的細節繪製得更加細膩

雙單聲道設計與「TEAC-HCLD」電路的結合,造就了NT-503的高品質類比輸出,讓它成為理想的前級。NT-503於「Fixed固定( ±0dB)」、「Fixed固定 ( ±6dB)」(為DSD訊源優化),或「Variable可變式」同時傳遞平衡與非平衡音頻訊號,讓您可以直接連接後級,建立高品質的hi-fi系統。

此外,「Off」設定,可將所有後面版端子傳遞的音樂訊號關閉,僅專注於耳機輸出的性能。


前級電路採用「TEAC-QVCS」高準度音量控制

前級的部分,NT-503採用「TEAC-QVCS」(Quad Volume Control System),為D/A轉換器與音量放大部分的全平衡設計電路,從音量旋鈕傳輸的控制訊號,能夠精準地同時調整獨立的可變式增益放大音量控制,總共四組獨立電路─左右聲道皆有正極與負極。使用此電路設計,讓訊號通道簡化了,保留了左/右與正/負獨立音樂訊號,達到純淨的音質與傑出的聲道分離。(並不適用於非平衡類比輸入。)

「TEAC-QVCS」提供256階的音量調整,每階為0.5dB,使用遙控器,於線性輸出與耳機音量都能夠精準的在-95 dB到+24dB的範圍內進行精密的控制,使用機動式類比音量是難以達到的。若使用者時常連接到某些擁有不同阻抗的耳機,此功能非常實用。


耳機擴大機,採用「TEAC-HCLD」電路,進行高品質耳機聆聽

跟UD-503相同,NT-503亦採用了高品質耳機擴大機,能傳遞500mW + 500mW的輸出功率,「TEAC-HCLD」電路,包含了四組輸出晶體、用於平行驅動模式,有力與精確地驅動傳統的單端式耳機,此外,特殊設計的AB類擴大機,搭配擴展的A類操作範圍,讓NT-503於A類模式進行所有的放大處理,將各式耳機的聲音潛質最佳化,包含600Ω的高阻抗型號。

類比音頻輸出
端子 XLR 端子 × 1 對
RCA 端子 × 1 對
輸出阻抗 XLR: 188 Ω
RCA: 150 Ω
最大輸出電平 (1 kHz/滿程, 於10 kΩ) FIXED 0dB XLR/RCA: 2.0 Vrms
FIX +6dB XLR/RCA: 4.0 Vrms
VARIABLE XLR: 12 Vrms
RCA: 6 Vrms
頻率響應 5 Hz – 80 kHz (+1 dB/−5 dB)
訊噪比 110 dB (A-Weight, 1 kHz)
失真* 0.0015% (1 kHz, LPF: 20 Hz – 20 kHz)
*測量條件
輸入信號:192kH 24位PCM
測量輸出:RCA
PCM數位濾波器:關閉
耳機輸出
端子 3.5mm (1/8″) 四極立體聲插孔 × 1
有效最大輸出 500 mW + 500 mW (32 Ω)
相容阻抗範圍 16-600 Ω
數位音頻輸入**
同軸數位 RCA 端子 × 1
3.5mm迷你插孔*** × 1 (使用RCA-mini轉換線材,亦可進行3.5mm迷你插頭的連接)
(0.5 Vp-p, 75 Ω)
光纖數位 方形端子 × 1
圓形端子 × 1  (–24.0 ~ –14.5 dBm峰值)
USB快閃記憶體 USB A類型插孔(前面板) x 1  (USB 2.0相容)
USB USB B類型插孔(後面板) × 1 (USB 2.0 相容)
LAN 100BASE-T
PCM 檔案取樣率 同軸數位 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
光纖數位 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
USB 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz, 352.8 kHz, 384 kHz, 705.6 kHz,, 768 kHz,
量化位元深度 同軸數位/光纖數位 16/24-bit
USB 16/24/32-bit
DSD檔案取樣率 同軸數位/光纖數位 2.8 MHz (支援使用176.4kHz/24-bit Dop傳輸)
USB 2.8MHz, 5.6MHz, 11.2MHz, 22.5 MHz
**關於USB快閃記憶體與網路的詳細資料,請參考網路說明書。
***此輸入端子,可以用於光纖與同軸連接。
藍芽功能
藍芽版本 4.0
輸出類型 Class 2 (約略傳輸距離****: 10 m)
支援格式 A2DP, AVRCP
支援A2DP編解碼器 SBC, AAC, Qualcomm® aptX™, Qualcomm® aptX™ HD, LDAC
支援A2DP內容保護 SCMS-T
儲存配對裝置最小數量 8
****傳輸距離為大略的距離,由於周遭環境與電磁波的不同,傳輸距離可能會有所不同。
時脈同步輸入
端子 BNC
輸入取樣率 10 MHz
輸入阻抗 50 Ω
輸入電平 方波: 等同於TTL電平
正弦波: 0.5 to 1.0 Vrms
一般
電源供應 AC 120 V, 60 Hz
消耗功率 18 W (待機模式時0.4 W)
尺寸(W × H × D) 290 × 81.2 × 248.7 mm (包含突出部分)
重量 3.9 kg
操作溫度 +5°C ~ +35°C
操作濕度 5 ~ 85% (未凝結)
儲藏溫度 −20°C ~ +55°C
附件 電源線、RCA轉換線(RCA-Mini線材)、遙控器(RC-1330)、AAA電池x 2、使用説明書(包含保證卡)
