UD-301

AUDIO DUAL MONAURAL D/A CONVERTER

USB DAC



只要搭配電腦,即可傳遞高性能音樂檔案

高解析音頻的全新水平,從桌上型音響傳遞高性能音樂。

將先進科技濃縮到小體積中,透過電腦,可以用全新的方式享受擁有母帶品質的音樂。與耳機搭配使用或與現有的hi-fi 系統結合,充分提升音樂體驗。



DSD 2.8M/5.6MHz 低失真播放
• 24bit/192kHz PCM檔案播放
非同步傳輸模式
• 可選擇升頻至192kHz (可選擇On/Off)
BurrBrown PCM1795 D/A 轉換器 x 2
雙聲道電路設計
MUSES8920 運算放大器 x 2
雙聲道CCLC耳機輸出電路
環形鐵芯變壓器
全金屬機身
USB輸入(USB B類型) x 1
同軸數位輸入 x 1
光纖數位輸入 x 1
XLR平衡輸出 (固定/可變/關閉) x 1
RCA平衡輸出 (固定/可變/關閉) x 1
耳機輸出(標準立體聲插孔)
三插針式IEC AC電源插孔
自動省電功能

產品特色

雙單聲道設計,與高解析DSD檔案相容

能以5.6MHz DSD低失真播放

USB輸入能以DSD低失真播放,可將5.6MHz DSD檔案直接轉換成類比訊號,不須先轉換成PCM檔案。亦支援ASIO2.1與DoP (DSD over PCM)轉換方式,同時使用AI-301DA與TEAC HR Audio Player*高解析電腦播放應用程式,任何人都能夠輕鬆地探索高解析數位音頻的世界,包含5.6MHz DSD或32bit/192 kHz PCM檔案,且不需要費力的進行複雜的設定。



* 從TEAC website可免費下載TEAC HR Audio Playe




非同步USB輸入

透過USB線,從電腦接收數位音頻訊號時,機器能夠以非同步模式操作,使用UD-301的內部時鐘(與UD-501當中所使用的時鐘相同)控制輸入訊號的時序,透過USB非同步傳輸,能有效的刪除訊號傳輸的相位移動,能以乾淨、純粹的方式傳遞數位音頻訊號。


升頻最高可達192kHz

處理96kHz以下的數位訊號時,使用者可選擇兩倍或四倍升頻原始訊號的取樣率,即使播放44.1kHz訊源時(與CD聲音品質相同),類比音頻訊號也更加順暢,能以高解析數位訊號升頻,當然,使用者可根據自身喜好,選擇開啟或關閉升頻設備。


雙單聲道設計,能夠刪除左右聲道之間的干擾

為了在純淨的狀態下,從高解析訊源處理音頻訊號,我們使用雙單電路設計,也就是左右聲道都擁有獨立的單聲道電路,可以避免左聲道與右聲道之間互相干擾,確保純淨的立體聲播放。


高性能BurrBrown PCM1795 數位─類比轉換器

每個聲道(左聲道或右聲道)各採用一個BurrBrown PCM 1795 D/A轉換器,以確保準確的雙單聲道操作。它們能夠進行32-bit處理,所以能大量處理5.6MHz DSD檔案,是進行忠實與準確的高解析訊源播放不可或缺的部分。








MUSE運算放大器,擁有最高品質的類比訊號處理

我們將這些材料用於類比電路當中,它們是決定最終聲音品質的關鍵,能將D/A轉換器的電流輸出轉換成電壓訊號。我們為運算放大器選用了雙單聲道設計,左右聲道各採用一個MUSES8920運算放大器元件。此外,這些裝置都是由New Japan Radio特別為hi-fi音響所製造的。






即使是CCLC電路中的耳機擴大機,亦採用雙單聲道設計

100mW + 100mW輸出(於32Ω時)的耳機擴大機採用CCLC (Coupling Capacitor Less Circuit耦合低電容線路) 科技。傳統的耳機輸出電路,輸出級耦合的部分採用了電容器,因此聲音很難不被染色,當電容器與高通濾波器結合時,通常會造成相位延遲或是低頻音量降低,藉由使用CCLC,就能刪除電容器對聲音所造成的負面影響,且提供豐沛的低音,及富有空間感的耳機聆聽環境。




亦能成為不妥協、高性能的耳機擴大機

除了雙單聲道耳機電路外,亦可選擇將後背板的XLR與RCA輸出關閉,透過切斷電源供應並將與耳機輸出無關的電路獨立,UD-301耳機輸出的表現就能夠發揮到淋漓盡致。很簡單地,這個特色就能將耳機擴大機作為耳機的音量控制,且與後背板的輸出模式(FIX, VARI, OFF固定、可變或關閉)完全分離。


環形鐵芯變壓器,能提供穩定的電流

高效率環形鐵芯變壓器,外漏的磁通量低,D/A轉換器對UD-301的高速訊號處理是相當重要的,且這個變壓器能確保左右D/A轉換器的操作穩定,甚至是在需要大量電流,像是以很高的音量啟動時,仍能夠穩定的供應電源。






設計優良的鋁製外殼,體積小巧

延續我們501系列的研發概念(高性能小型音響配件,能輕鬆地置於桌面),我們決定在一開始的時候,301系列的設計應該更加小巧,因此將機箱的尺寸降到215mm寬,放置擴大機時就能夠有更多自由。外觀的點綴包含鋁製面板、電機驅動音量旋鈕,旋鈕的觸感與您期待在hi-end音響產品上所找到的相同,同時外殼以金屬機板支撐,相當穩固,能夠將震動對聲音品質所造成的影響降到最低。

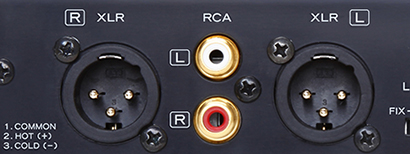

XLR平衡輸出

UD-301配有一個XLR平衡輸出,除了能與一般hi-fi音響設備連接,也能夠與專業音響相連。作為多功能、高性能的D-A轉換器,UD-301提供相當高的互用性,能與不同等級的音響設備連接,從一般客人所使用的器材到專業領域所使用的音響設備,都能互相連接。










能以前級模式連接後級擴大機

後面板XLR平衡輸出與RCA非平衡輸出,可以FIX,VARIOFF (固定、可變或關閉) 進行設定。使用可變設定,UD-301就能與後級連接,以創造一個前級與後級分離的系統,亦可直接與主動式喇叭連接。

DAC 部分
  D/A 轉換器 BurrBrown PCM1795×2
   升頻 192kHz (使用者可自行切換)
數位音頻輸入
USB
   端子 USB B類型 (USB2.0)
   傳輸模式 非同步傳輸模式
   DSD 檔案取樣率 2.8M/5.6M Hz
   PCM 檔案取樣率 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
   Bit 位元率 16/24/32 bit
同軸
   端子 RCA 端子
   PCM 檔案取樣率 32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
   Bit 位元率 16/24 bit
   輸入電平 0.5Vp-p
   輸入阻抗 75 Ω
光纖
   端子 光纖數位端子
   PCM檔案取樣率 32k/44.1k/48k/88.2k/96k Hz
   Bit 位元率 16/24 bit
   輸入電平 -24 to -14.5dBm 峰值
類比音頻輸出
XLR
   端子 XLR-3-32
   最大輸出電平 +14dBu(1kHz,滿程,載入時為10kΩ,設定時為0dB)
   輸出阻抗 200 Ω
RCA
   端子 RCA 端子
   最大輸出電平 2.0Vrms(1kHz, 滿程,載入時為10kΩ)
   輸出阻抗 100 Ω
耳機輸出
   端子 6.3mm(1/4″) 立體聲耳機插孔
   最大輸出 100mW + +100mW ( 載入時為32Ω,失真率0.1%)
   相容阻抗 8 Ω to 600 Ω
電源供應 AC 110V, 60Hz
消耗功率 10W
尺寸 (包含突出部分) 215(W)×61(H)×238(D)mm
重量 2.0kg
附件 電源線、使用說明書(包含保證卡)

音頻表現
頻率響應 5Hz to 55kHz (-3dB, 取樣率為192kHz時)
S/N 訊噪比 105dB
失真 0.0015%(1kHz,1kHz,取樣率為192kHz時)
電腦系統需求
Windows
相容操作系統 Windows XP (32-bit only)
Windows Vista
Windows 7
Windows 8
Windows 8.1
Windows 10
Macintosh
相容操作系統 Mac OS X Snow Leopard (10.6)
OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11.1)
macOS Sierra (10.12)
