UD-501

DUAL MONAURAL D/A CONVERTER WITH USB STREAMING

USB DAC



以高標準設計的硬體,適合所有的聆聽環境

正是那些想要享受真正高解析音樂的發燒友在尋找的另一個答案:最先進的數位音訊科技所造就的成果。

以先進的數位技術與成熟的聲音電路開拓未知的音場。

只需要電腦與一條USB傳輸線,就能透過現代數位技術體驗音響世界的極限。支援DSD 5.6MHz/PCM 384kHz的雙單聲道數類轉換器。



• 透過ASIO2.1DoP的方式再生DSD 2.8/5.6Mhz的檔案原音
支援超越24bit/192kHz32bit/384kHz PCMWAV)檔案播放
•
採用非同步傳輸模式,大幅度降低時基誤差
配合樂曲的各種調整功能
上轉192kHz,降低時基誤差
•
採用排除左右聲道相互干擾、聲音表現最佳化的雙單聲道設計
•
左右聲道配置32bitBurrBrown PCM1795晶片
左右聲道各設置2MUSE8920,以Parallel Buffer的方式提昇LINE輸出時的線性表現與驅動能力
•
採用2顆環形變壓器,電源部份也是雙單聲道設計
•
跟上時代潮流、最大13瓦的低耗能設計,內建自動省電功能,通電時只有0.1
徹底講究的使用者介面
•
兼具抑振效果與高級感的金屬箱體,能置於桌面的紮實A4尺寸體型
與既有音響系統接駁的豐富輸出端子

透過ASIO2.1或DoP的方式再生DSD 2.8/5.6Mhz的檔案原音

不只是2.8Mhz,也支援新一代的5.6MHz DSD檔案,不需轉換成PCM,而是將DSD直接轉換為類比,享受將DSD轉換為PCM所品嚐不到的純淨深度。從電腦到USB傳輸線以全數位的完美位元率(BitPerfect)傳輸,同時支援ASIO2.1或DoP(DSD over PCM)的重播方式(*1),只要使用TEAC HR Audio Player(*2)播放應用程式,就能將複雜的設定以簡單的方式達到完整規格的數位音樂世界。


支援超越24bit/192kHz的32bit/384kHz PCM(WAV)檔案播放

PCM檔案重播支援比192kHz取樣頻率多一倍情報量的384kHz取樣頻率,量化的位元率也從16/24增加為支援32bit,加上2.8/5.6MHz DSD的重播,讓人輕鬆享受從今以後將要普及的高解析音樂。

採用非同步傳輸模式,大幅度降低時基誤差

從電腦傳輸資料時,UD-501不依靠電腦內建的低精準度、高雜訊時鐘,而是透過本身高精準度的時鐘以非同步傳輸模式主控時脈,降低時基誤差,讓高解析音樂檔案的魅力毫無保留的傳達。


配合樂曲的各種調整功能

配合重播音樂的各種特徵或喜好,再生PCM檔案時具有3階段的數位濾波功能,再生DSD檔案時也具有4階段濾波調整。而且以S/PDIF輸入時,可以切斷USB輸入電路的電源,同時也能在使用者設定中選擇關閉LINE輸出的電路,針對音樂聆聽作最佳的細部設定。



上轉192kHz,降低時基誤差

內建昇頻轉換功能,在重播低於192kHz的PCM檔案時,能將取樣頻率上轉為192kHz,讓類比信號再生更為平滑,大幅度降低時基誤差。如果將此功能關閉,便能享受原本取樣頻率的原音再生。


採用排除左右聲道相互干擾、聲音表現最佳化的雙單聲道設計

不論是包含數類轉換的數位電路或包括OP放大器的類比電路,全部以2個單聲道電路構成雙單聲道架構,排除左右聲道的相互干擾,讓各元件的性能得到最大的發揮,達到高純度的立體聲聲音輸出

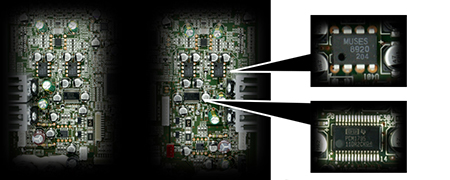

左右聲道配置32bit的BurrBrown PCM1795晶片

UD-501左右聲道奢侈地使用一顆BurrBrown PCM1795晶片,除了許多Hi End器材都採用,用於數類轉換器擁有123dB的訊噪比,具有處理32bit超高解析數位音樂資訊中豐富情報量的能力。


左右聲道各設置2顆MUSE8920,
以Parallel Buffer的方式提昇LINE輸出時的線性表現與驅動能力

在類比電路中採用Parallel Buffer的方式提昇LINE輸出時的驅動能力,成為決定聲音特徵的重要因素。左右聲道各使用2顆來自專為Hi-Fi音響設計的MUSE8920 OP放大器,全部共4顆,以Parallel Buffer的方式構成奢侈的類比輸出電路,與過去機種的LINE輸出電路相比,達到更為線性的立體聲表現。






採用2顆環形變壓器,電源部份也是雙單聲道設計

電源部份同樣在左右聲道採用2顆低磁漏、高效率且安定的環形變壓器,提供聲音電路各自獨立的供電,在紮實的機身內使用與一般全尺寸Hi End機種相同的雙單聲道架構電源供應。








跟上時代潮流、最大13瓦的低耗能設計,
內建自動省電功能,通電時只有0.1瓦

即使採用2顆環形變壓器,達成奢侈的雙單聲道架構,最大耗電量控制在13瓦的低耗能狀態,讓享受聆聽樂趣沒有後顧之憂。而且當機器處於30分鐘內無操作的狀態,就會切換到自動省電模式(在使用者設定中可選擇ON/OFF),待機時的電力消耗只有0.1W。






徹底講究的使用者介面

不單只是滿足於規格與音質,操作性與能見度也是UD-501的優點。不論是容易微調扭矩的鋁製音量旋鈕,或是視覺上容易理解的扳手式電源開關操作,全都站在使用者的立場考量設計。

兼具抑振效果與高級感的金屬箱體,能置於桌面的紮實A4尺寸體型

不只是面板,頂板與側板都採用鋁合金材質,還以強固的鋼製外殼包覆,抑制重量元件的振動,讓全部電路安定運作。Reference 501系列的音響器材全部採用紮實的A4尺寸箱體,能在放置電腦的桌上靈活擺放。

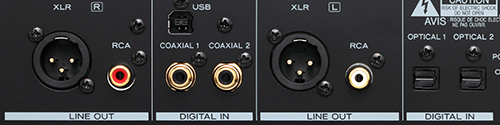

與既有音響系統接駁的豐富輸出端子

光纖與同軸數位輸入分別配置2組,輸出端子則是同時具備RCA與XLR,而且左右聲道端子為寬間距設置,能使用專為音響設計的高級線材。輸出可以自由選擇RCA或XLR,其中XLR可以切換2號/3號HOT位置。電源線為可卸式三極電源插座類型,用家能享受替換高檔電源線的樂趣。另外,耳機端子內建每聲道100mW高輸出功率耳機擴大機,讓用家不只能透過喇叭聆聽,還能在深夜時透過耳機享受音樂。

類比音頻輸出
  端子 XLR x1 對
RCA x 1 對
  輸出阻抗 XLR:88Ω
RCA:22Ω
  最大輸出電平(1/全規模, into 10 kΩ) XLR:4.0 Vrms
RCA:2.0 Vrms
  頻率範圍 5 Hz- 80 kHz(-3 dB)
  噪訊比 115 dB
  失真率 0.0015%(1 kHz)
耳機輸出
  端子 標準6.3 mm立體聲端子
  最大輸出 100 mW+ 100mW(into 32Ω
數位音頻輸入
  同軸數位端子 RCA x2(0.5 Vp-p/75Ω)
  光纖數位端子 光纖數位端子x2
(-24.0 to -14.5 dBm尖值)
  USB B類端子x1(USB2.0 相容性)
PCM取樣率
同軸 32 kHz、44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、192 kHz
光纖 32 kHz、44.1 kHz、48 kHz、88.2 kHz、96 kHz
USB 44.1 kHz、48 kHz、88.2 kHz、96 kHz、176.4 kHz、195 kHz、352.8 kHz、384 kHz
量化位元率
  同軸/光纖 16/24- bit
  USB 16/24/32-bit
DSD取樣率
  USB 2.8/5.6 MHz
一般
  電源供應 AC 110V, 60 Hz
消耗阻抗 13 W
待機阻抗 0.1 W
外機尺寸 290 × 81.2 × 244 mm
(W × H × D包含凸出部分)
重量 4.0 kg
操作溫度 +5⁰C – +35⁰C
儲存溫度 -20⁰C-+55⁰C
