UD-503

DUAL MONAURAL USB DAC WITH FULL BALANCED HEADPHONE AMPLIFIER

USB DAC / 耳機擴大機



體驗終極 Hi-Res數位音頻

雙單聲道 USB DAC,內建全平衡耳機擴大模組,支援11.2MHz DSD,全新的主動式接地模式、可平衡驅動,或是單端驅動。



• 雙通道高性能 VERITA AK4490 DAC 支援 11.2MHz DSD 與384kHz/32-bit PCM
• 全新雙單聲道電路設計,支援全平衡處理,實現進一步升級
• 高精度44.1kHz與48kHz板載內部時鐘與10MHz外部時脈輸入
• DSD與8 x PCM 升頻,為您的數位資料庫,包含CD提供了全新的視野
• PCM/DSD濾波,單一機型展現多重個性

• 數位與類比部分皆有獨立接地
• 每聲道配備雙環型磁芯電源變壓器

• 「TEAC-HCLD」四倍增強電流輸出緩衝電路,富音樂動態

• 「TEAC-QVCS」高準度音量控制

• OELD音量顯示,完美的能見度

• 分離的耳機擴大機,平衡驅動耳機使用

• 全新的耳機主動式接地驅動

• 優雅地置於桌面,全金屬機身能刪除振動與外部噪音

• 對稱配置的XLR輸出與RCA輸入/ 輸出

• 三點式支撐腳座,安裝輕鬆簡易

• 免費應用程式,可在Windows/Mac進行11.2MHz DSD播放

高性能VERITA AK4490 DAC支援11.2MHz DSD 與32-bit/384kHz PCM

DAC晶片為數位音頻的關鍵,我們使用VERITA AK4490 DAC,由Asahi Kasei Microdevices Corporation製造,在高級音響*的使用擁有良好的信譽,VELVET SOUND結構提供精細的表現力,適合用來播放重製聲波為人耳範圍之外的高解析訊源,此外,全新設計的低失真科技,能夠讓S(N+D)的性能=112 dB,對於120 dB等級的DAC來說,此為最佳等級。

不僅直接處理11.2MHz DSD訊號進行原碼播放,也提供各種高解析音頻訊源的支援,包含384kHz/32-bit PCM數位輸入。我們實現了精緻流暢的細節表現及傑出的聲音配置,能描繪高解析訊源的聲音特性。

*AK4490為Audio 4proTM家族商標的產品,由Asahi Kasei Microdevices Corporation所研發,提供專業音響設備與高級數位音頻應用。




全新雙單聲道電路設計,支援全平衡處理,實現進一步升級

在超乎預期水平的UD-503表現力背後,為雙單聲道電路結構,各方面都涵蓋了,從電源部分、D/A部分到類比輸出級。環形磁芯電源變壓器提供穩定的電流,採用高性能的VERITA AK4490 DAC,雙單聲道結構在每聲道都具有完整的單聲道電路,能防止訊號互相干擾,左右聲道之間的干擾都被抑制了。這在使用耳機聆聽的時候特別重要,因此,此機器也可以作為高性能耳機擴大機使用。此外,D/A轉換到最終輸出級後,完全透過差動迴路處理每聲道的輸出訊號,可以移除共模雜訊,在平衡輸出傳輸時,高解析音頻空氣感也不會流失。




高精度44.1kHz與48kHz板載內部時鐘與10MHz外部時脈輸入

使用USB連接時,與其使用不穩定且吵雜的電腦時脈同步,UD-503支援了非同步USB傳輸模式,透過其內建的高精度晶體振盪器產生的時脈進行同步,能夠控制PCM與DSD訊號。兩個以44.1kHz與48kHz運作的專屬內部時脈為內建,運用音頻等級高精度晶體振盪器的時脈,擁有低相位雜訊的特性,輸入訊號的取樣率為整數倍,將會大幅地抑制jitter(抖動)在音質所產生的影響。

此外,支援了10MHz外部主時脈輸入,就能使用更高準度的主時脈訊號同步。擁有更高準度時脈進行同步,您可以享受音質的細微變化與實質地感受到聲音品質的提升。


DSD與8x PCM升頻,為您的數位資料庫,包含CD提供了全新的視野

使用我們自行設計的FPGA (程控IC),採用了流暢的算法,平滑地增加數位音頻訊號,除了2x、4x與8xPCM數位訊號升頻,亦支援DSD升頻,使用此功能,您可以很輕鬆地體驗到DSD檔案密集的空氣感,即使是在聆聽您自己收藏的CD。您亦可將從CD擷取的44.1kHz/16-bit的音樂檔案升頻至11.2MHz DSD格式檔案,數據量大約為原始CD檔案的256倍。48kHz PCM音樂檔案亦能以12.2MHz DSD格式進行播放。




PCM/DSD濾波,單一機型展現多重風貌

除了四種類型的PCM數位濾波與OFF模式,機器擁有兩種類型的DSD數位濾波,所以您可以為輸入檔案格式與音樂類型選擇最佳的濾波,您可以享受使用不同濾波時聲音的細膩變化,不需要連接至不同的USB DAC。

PCM
FIR SHARP FIR濾波器的陡峭斜率銳利地切斷音頻帶以外的訊號。
FIR SLOW FIR濾波器的緩和斜率柔和地切斷音頻帶以外的訊號。
SDLY SHARP 此濾波器使用短延時陡峭斜率,銳利地切斷音頻帶以外的訊號。
SDLY SLOW 此濾波器使用短延時緩和斜率,柔和地切斷音頻帶以外的訊號。

DSD
CUTOFF 50kHz
150kHz

* 請注意: 384kHz與352.8kHz僅在USB輸入支援




數位與類比部分皆有獨立接地

數位與類比區塊中間的電路設計使用數位隔離器,以完全隔離電源供應與接地的部分,因此,所有從數位輸入訊源傳來的噪音,像是從電腦USB傳來的噪音,透過電源線或接地的方式能防止噪音進入類比區塊。隔離電路提供顯著的益處,特別是以高取樣率播放高解析音頻訊源,UD-503為Reference系列中加入的第一項產品。




每聲道配備雙環型磁芯電源變壓器

左右聲道採用高電容環型磁芯變壓器,雙單聲道的設計概念能夠獨立供應純淨與穩定的電流。每個電源部分都提供穩定的電流至每個聲道,處理另一聲道的訊號時,不被電流消耗的改變影響,雖然UD-503的體積比較小,我們仍將大型high-end音響器材所使用的方式用於其中。






「TEAC-HCLD」四倍增強電流輸出緩衝電路,富音樂動態

從TEAC數十年high-end音頻設計的經驗提煉而來,類比放大部分採用了一對分離的電流增強緩衝放大電路,「TEAC-HCLD」(High Current Line Driver)電路透過在平衡輸出模式及在非平衡輸出模式平衡驅動中處理差動驅動,提高了每聲道的瞬時電流特性,因此,NT-503能傳遞原始高解析音頻所擁有的廣泛動態範圍,毫無損害音樂的動態感。


「TEAC-QVCS」高準度音量控制

UD-503亦可作為前級擴大機使用,XLR平衡輸出與RCA非平衡輸出可以設定為可調整式或固定音量,讓簡單的系統搭配後級擴大機或主動式喇叭,我們甚至考慮黑膠唱盤,像是TEAC TN-300唱盤、卡帶式錄音機以及其他配備線性輸出類比訊源的連接。

前級的部分,UD-503採用「TEAC-QVCS」(Quad Volume Control System),為D/A轉換器與音量放大部分的全平衡設計電路,從音量旋鈕傳輸的控制訊號,能夠精準地同時調整獨立的可變式增益放大音量控制,總共四組獨立電路─左右聲道皆有正極與負極。使用此電路設計,讓訊號通道簡化了,保留了左/右與正/負獨立音樂訊號,達到純淨的音質與傑出的聲道分離。(僅用於數位輸入)

「TEAC-QVCS」提供256階的音量調整,每階為0.5dB,使用遙控器,於線性輸出與耳機音量都能夠精準的在-95 dB到+24dB的範圍內進行精密的控制,使用機動式類比音量是難以達到的。若使用者時常連接到某些擁有不同阻抗的耳機,此功能非常實用。


OELD音量顯示,完美的能見度

OELD (有機電激發光二極體平面顯示器),配備四種亮度,能夠提供高對比與完美的能見度,使用大型的字體,讓使用者即使在遠距離聆聽也能夠確認音量。

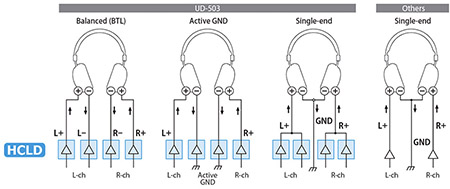

分離的耳機擴大機,平衡驅動耳機使用

平衡驅動耳機的連接可以透過使用耳機輸出「TEAC-HCLD」電路,此電路為線性輸出使用,包含四種輸出晶體分別位於左右聲道,此外,即使是single end(單端)使用,驅動力遠大於一般單端耳機擴大機,只需要將這些晶體平行操作。特殊的電路設計,因為AB類放大器能夠延伸A類操作範圍,A類操作在一般耳機聆聽中廣泛使用。各種類型耳機的潛力都可以充分發揮,從600Ω高阻抗耳機開始。

機器的前面板,兩個1/4″ 3極TRS(標準立體聲)插孔可做為耳機輸出。可以在三種類型的驅動操作中切換,除了連接平衡驅動耳機,您亦可使用非平衡驅動連接兩對一般的耳機,也能使用主動接地式*驅動,可以在寂靜時大幅降低噪音,並且增加細膩的聲音表現力。


全新的耳機主動式接地驅動

主動式接地為一種驅動方式,使用相同的連接方式作為平衡連接,強制將COLD設為穩定的0V,透過擴大電路將COLD接地,跟使用一般接地方式相比,為更接近理想的的方式,亦能抑制電源供應的哼聲。因為噪音底部降低,增加了寂靜的程度,藝術家的呼吸與聲音的質感,更能夠立即地感受到。


優雅地置於桌面,全金屬機身能刪除振動與外部噪音

以金屬面板建造完整的機身,能夠隔絕外部噪音,並抑制電腦以及其他裝置所產生的外部噪音,即使環境對音響器材並不友善,仍實現純淨的低噪音內部環境。金屬機身使用8mm厚鋁製面板包圍,中央的橫樑連接機板的前後,這些特色防止扭曲與彎曲,實現了強大穩定的機身。

此外,機器所占面積僅一頁A4*寬,能置於桌上、餐具櫃及其他空間較狹小的地方。

*不包含插孔、旋鈕與其它突出部分。


對稱配置的XLR輸出與RCA輸入/輸出

後面板的輸出端子,包含鍍金的XLR端子可用於平衡輸出,RCA pin端子可用於非平衡輸出,對稱配置讓訊號通道達到最短,機器設計用來與high-end器材連接,舉例來說,左右pin端子之間的配置擁有足夠的空間,可連接直徑較寬的RCA pin端子。

此外,後面板上的三組數位輸入(USB、同軸與光纖)簡化為前面板的一個端子(組合式同軸/光纖端子)。可使用同軸與光纖輸入192kHz/24-bit,DSD 2.8MHz輸入,支援DoP與其它高解析訊號的使用,前面板的數位輸入為組合式同軸迷你與光纖迷你端子,可以簡易地連接TEAC HA-P90SD或其他配備數位輸出的可攜式數位播放器。(附件含有同軸3.5mm 迷你轉換線。)


三點式支撐腳座,安裝輕鬆簡易

腳座使用三點式支撐,讓機身穩固安置,即使是些微的不規則表面,也不會有影響。釘型腳釘的原始結構搭配缽型腳座,於每個腳座中使用。透過腳座支撐腳釘降低振動與共振,徹底刪除中低音的厚重感與陰鬱感,實現更佳的解析度,帶出聲音的細節與聲音的位置感。





UD-503使用的每個腳座,包含了與機身穩固連接的腳釘(上圖)以及腳座(下圖),腳釘使用三顆螺絲懸吊腳座輪緣(缽型部分的外緣),因為這樣的結構,環環相扣的輪緣,能夠防止機器移動時底座掉落或移動,機器放置好的時候,每個腳釘僅接觸缽型底座單一最深點,雖然點式腳座為音響腳座最理想的方式,完整的安裝卻極度困難,採用了這樣的結構讓安裝更加簡單。






免費應用程式,可在Windows/Mac進行11.2MHz DSD播放

11.2MHz DSD檔案可以輕鬆地使用Windows或Macintosh電腦進行播放,不須進行複雜的設定,可以馬上享受新一代的高解析音頻訊源。

Windows必須使用TEAC另外提供的驅動程式。

支援格式
USB輸入 DSD 2.8M / 5.6M / 11.2MHz
PCM 32k /44.1k /48k /88.2k /96k /176.4k /192k /352.8k /384kHz, 16 / 24 / 32-bit
S/PDIF 輸入 DSD 2.8MHz (176.4kHz/24-bit DoP 傳輸)
PCM 32k /44.1k /48k / 88.2k / 96k /176.4k /192kHz, 16 / 24-bit
Windows Windows 8.1 (32-bit, 64-bit), Windows 8 (32-bit, 64-bit), Windows 7 (32-bit, 64-bit)
Macintosh Yosemite (OS X 10.10), Mavericks (OS X 10.9), Mountain Lion (OS X 10.8), Lion (OS X 10.7),
音頻表現
頻率響應 5Hz – 80kHz
訊噪比 平衡輸出 112 dB (A-weighted, 1kHz)
非平衡輸出 110 dB (A-weighted, 1kHz)
總諧波失真 0.0015% (1kHz, LPF: 20Hz to 20kHz)
最大輸出電平



固定(0dB) 2.0 Vrms (XLR/RCA)
固定(+6dB) 4.0 Vrmss (XLR/RCA)
可變式 12.0 Vrms (XLR), 6 Vrmss (RCA)
輸出阻抗



平衡輸出 188Ω
非平衡輸出 150Ω
耳機輸出
耳機驅動 平衡驅動、主動式接地驅動、平行非平衡驅動
極性 平衡驅動 Tip: HOT, Ring: COLD, Shield: GND
主動式接地驅動 Tip: HOT, Ring: COLD, Shield: GND
平行非平衡驅動 Tip: L-ch, Ring: R-ch, Shield: GND
輸出電源 平衡 700mW + 700mW (32Ω裝載, THD 1%)
非平衡 單聲道 500mW + 500mW (32Ω裝載, THD 1%)
雙聲道 350mW + 350mW (32Ωx2 裝載, THD 1%)
支援耳機阻抗 16 – 600Ω
外部時鐘
輸入頻率 10MHz
輸入阻抗 50Ω
輸入電平



方波 等同於TTL電平
正弦波 0.5-1.0 Vrms
輸入/輸出
數位輸入 USB USB B-類型x 1
S/PDIF 同軸 RCA Pin 端子 x 1對
S/PDIF 光纖 TOS-link x 1
S/PDIF 同軸/光纖(前面板) 1/8” (3.5mm) 迷你 / 光纖迷你(可相容)
類比輸入 非平衡 RCA Pin 端子 × 1對
外部時脈輸入 方波/正弦波 BNC × 1
類比輸出 平衡 XLR 3-32 × 1對 (2: HOT or 3: HOT 可切換)
非平衡 RCA Pin 端子 × 1對
耳機輸出 1/4″ (6.3mm) 立體聲耳機插孔 × 2
一般
電源供應 AC 110V, 60Hz
消耗功率 16W (待機時為0.4W)
材積(W x H x D) 290 × 84.5 × 248.7 mm
重量 4.2 kg
附件 RCA-Mini線材、遙控器(RC-1319)、AAA電池×4、腳座墊片× 3、電源線、使用說明書(包含保證卡)
