NT-505-X

USB DAC / NETWORK PLAYER

USB DAC/ 網路串流播放器



Reference 505系列是日本TEAC最受歡迎的產品,原廠於日前發佈了新一代「X」版本,差別在於將DAC的核心解碼部份重新設計、晶片也使用更新、更好的規格,在其他許多地方亦多有提升。

NT-505-X是一款多功能網絡播放器,同時是旗艦雙聲道USB解碼器,將最新的網絡技術與TEAC數十年積累的音頻設計經驗結合到一個只有A4大小的精美器材設計當中,透過雙單聲道結構,重播高純度的立體聲信號,D/A轉換器部分,左右聲道各使用一顆獨立的ES9038Q2M解碼芯片(ESS Technology製造),通過單聲道模式解碼處理,令每組解碼運作時得到非常優秀的高信噪比表現,此外,用作純USB DAC時,可以支援播放22.5MHz DSD和768kHz/32bit PCM的高清音樂格式,使用了四組TEAC-HCLD2緩衝放大器電路,允許在不同的驅動模式下,達至 「- 平衡輸出」全平衡驅動和非平衡輸出的「並行驅動模式 -」 ,大大增強音質表現。在網絡音頻方面,NT-505-X支援高清音樂訂閱服務,包括 TIDAL 和 Qobuz,也得到了 Roon Ready 認証,配備 MQA 解碼器,憑藉高品質的數位和類比處理技術,用家可以自由在互聯網上享受無限的音樂內容,此外,得益於解碼的高性能規格,用家還可以享受來自智能設備的高音質無線播放。



•  支持 DSD512 (22.5MHz) 和 PCM 768kHz/32bit 高分辨率音頻播放
•  播放NAS/PC網路串流中DSD128(5.6MHz) PCM192kHz/24-bit檔案
•  ESS Technology ES9038Q2M左右聲道獨立解碼器
•  7種PCM數位濾波模式
•  升頻高達24.5MHz DSD和384kHz/32bit PCM
•  44.1kHz 48kHz雙內部時鐘,以及10MHz外部時鐘輸入
•  支援MQA解碼 (網絡串流平台)
•  支援連接Spotify、TIDAL和Qobuz音樂訂閱服務
•  Roon Ready認証
•  前面板上USB埠支援USB隨身碟的Hi-Res播放
•  藍牙®支持LDAC™、Qualcomm® aptX™ HD、AAC和SBC
•  獨創的 TEAC-HCLD2 技術增強型電流輸出緩衝電路
•  雙單聲道電路設計

•  每個聲道使用雙環形鐵芯電源變壓器
•  TEAC-QVCS 高精度音量控制的全平衡模擬音量電路
•  ⅛” (3.5mm) 4極立體聲耳機插孔,支援接地分離驅動
•  具備調光功能的全圖形OLED顯示屏
•  全新研發“ Stressless Foot”(零壓力腳釘)設計並採用專利三點式支撐系統
•  半浮式頂板設計
•  “Bulk Pet” USB 傳輸技術,具有四種傳輸模式,適用於不同的音樂規格
•  為Windows/Mac 免費提供 TEAC HR AUDIO PLAYER
•  為iOS/Android設備提供免費的TEAC HR Streamer App
•  符合 RoHS規定

雙單聲道結構, 更高級的解碼部分



ESS Technology ES9038 Q2M高性能解碼芯片可支援分辨率高達22.5MHz DSD和768kHz/32bit PCM訊號


我們在每個獨立聲道中,都採用了專用的解碼芯片,成為數位音頻的關鍵組件,我們使用的ESS Technology ES9038Q2M SABRE32 Reference DAC在高端音頻市場享有盛譽,具備32 Bits HyperStream<small® II DAC架構和Time Domain Jitter Eliminator (時域誤差消除器),兩者均為ESS獨創技術,令到NT-505-X實現了出色的動態範圍,並提高了D/A轉換的線性反應,具有出色動態特性和清晰準確的音樂還原能力。

NT-505-X



雙單聲道電路設計和全平衡設計


從電源(包括電源變壓器)到數位部分, D/A轉換器和類比輸出級,整個訊號傳輸過程都使用雙單聲道電路配置,從高性能D/A轉換器到大型環形鐵芯電源變壓器,每個元件都配置為單聲道獨立處理,防止相互干擾,同時再現了豐富的聲場和立體感的音質表現。此外,在D/A轉換到輸出端後不久,左右聲道的類比音訊信號以全平衡模式做了處理,這樣有助於改善噪訊比及擴大動態範圍,以更純淨的狀態傳達高分辨率音源的氛圍。



兼容 OpenHome和 Roon Ready,多功能且舒適的網絡功能


由於它與 OpenHome 兼容,您可以使用通用的 OpenHome 兼容控制應用程序控制 NT-505-X。 此外,NT-505-X 上的播放列表可以使用 TEAC HR Streamer APP和其他支持 OpenHome 的控制應用程式進行管理。 還支持無縫播放。

有了 Roon Ready 支持,您可以使用 RAAT(Roon Advanced Audio Transport)提供的功能、高品質的聲音播放、從應用程序中舒適便捷的操作以及不受任何限制的多房間同步播放。

NT-505-X



與 Spotify Connect、TIDAL、Qobuz、TuneIn 兼容


通過使用 LAN 電纜將本機連接到家庭網路,可以訪問和播放存儲在 NAS 音樂服務器和PC上的音樂文件。 而且您還可以通過 Internet 欣賞來自世界各地的音樂,包括 Spotify、串流媒體服務。它還支持 TIDAL 和 Qobuz,可讓您以無損 CD 品質(44.1kHz / 16 bit)聆聽數千萬首歌曲。
* Tidal Connect 將添加到產品發布後可用的固件更新中。

NT-505-X



MQA 解碼器再現錄音室母帶級音質


為了使類比波形更接近原始資料,NT-505-X 支援一個新的MQA解碼器,同時支援像DSD512 (22.5MHz) 和 PCM32/768  這樣的高取樣速率高解析格式。 MQA解碼器是一個全新的技術,它可控制類比波形到5微秒的精准度,其再造的聲音接近於原始聽感,顯著降低”聲音激增”,通常出現在一個地方聲壓過高,如聲音的突然開始。
此外,高效的壓縮演算法壓縮了高解析度的音訊文件,所以,無論網路連接的速度如何,您將能享受到高解析度的音訊源。

NT-505-X



透過藍芽Bluetooth®進行高品質無線串流


除了傳統的SBC和AAC轉碼器,NT-505-X配置的LDAC 支持24/96高解析度音訊廣播,還有Qualcomm® aptX HD支持24/48格式,讓您從智慧型手機或平板享受高質量無線音樂體驗。

NT-505-X



透過USB,進行高解析音樂播放


前面板上的USB埠允許您播放高解析度的DSD128 (5.6MHz) 和PCM 192kHz / 24bit 的音訊格式。

您不僅可以輕鬆播放下載的文件,還可以播放用SD-500HR以數位方式錄製的高解析音源。



44.1k和48kHz雙內部時鐘,以及外部時脈輸入


在USB音訊播放時,不用在電腦上使用不穩定和吵雜的時鐘,USB非同步傳輸模式中應用了由高精度、低相位雜訊的音訊級晶體振盪器生成的更精准、更清晰的內部時鐘。
NT-505-X可容納44.1kHz系統和 48kHz系統兩個內部時鐘,並將它們中的任意一個應用於輸入數位信號,即44.1k或48k的倍數,達到抑震效果,將相同的聲音複製到原始信號中。
此外,還配備了一個10MHz的外部時鐘輸入,與更高精度的主時脈訊號產生器,如TEAC CG-10M同步,以提高音訊播放的品質。

NT-505-X



升頻可達384kHz/32-bit PCM 和24.5MHz DSD


使用RDOT-NEO (精細數位輸出技術NEO),這是一種流暢的演算法,可以平滑地增強數位音頻,它將 PCM數位信號升頻為384kHz/32-bit PCM和24.5MHz DSD。有了這個升頻功能,您可以聽出平時所聽的音樂品質上的差異。

NT-505-X



Bulk Pet USB傳輸技術,讓您享受四種傳輸模式的音質變化


使用傳統的同步傳輸模式,在通過USB數據線向高解析度音訊源傳輸大量的數位資料時,在處理電腦和USB DAC的負載時會發生較大的變化。這可能導致聲音下降和其它問題的產生。 然而,有了一種新的USB傳輸技術,稱為”Bulk Pet”,會不斷地傳輸固定量的資料。
改善了電腦的處理負載,並有助於穩定資料的傳輸,因此用家可以選擇自己喜愛的設定(四種傳輸模式下)。

“Bulk Pet”是Interface公司的注冊商標。更多有關”Bulk Pet”的資訊,請訪問Interface公司網址

NT-505-X



7種PCM數位濾波器


配備7種PCM數字濾波器。可以根據要輸入的文件格式和音樂類型選擇最佳濾波器。 只需輕觸隨附的遙控器上的按鈕即可切換濾波器,您可以輕鬆享受每個濾波器聲音的細微差別。除了 7 種類型的濾波器,您還可以選擇濾波器關閉模式。



雙大容量環形鐵心變壓器


配備一隻大容量環形鐵芯電源變壓器,專為左右聲道提供穩定的電流。在這裡,雙單聲道設計也用於為每個通道提供穩定的電流,不受其他信號處理電流消耗變化的影響。



進一步優化類比輸出電路



升級改良版TEAC-HCLD2電流輸出緩衝放大器電路


我們使用了TEAC-HCLD2電路,這是TEAC-HCLD(高電流線路驅動器)的升級改良版,用作增強電流輸出緩衝電路, 提高電流傳輸的能力和質量,在類比輸出電路中很重要,新採用具有極高電流傳輸能力的線路緩衝放大IC,每個通道配置正負兩路,平衡輸出採用差分驅動,非平衡輸出並聯驅動。通過增加電流供應能力,可以充分傳達音樂信號的活力。

NT-505-X



TEAC-QVCS  4個電路高精度音量控制


音量電路採用可變增益放大器組成的TEAC-QVCS(四組音量控制系統),它由四組獨立電路組成,分別用於左右聲道的正負半波(L+、L-、R+和R-),讓音頻訊號傳輸路徑極短化,從而消除干擾噪音。
此外,TEAC-QVCS在dB顯示模式中以0.5dB 倍數,或在倍數顯示模式中以100倍數提供精准的音量控制。用家可以從不同的音響組合或不同耳機中調較出理想的使用音量。



TEAC-HCLD2電路辨別耳機輸出


改進的TEAC-HCLD2電路還具有作為耳機放大器的高驅動能力,將各式耳機的聲音潛質最佳化,包含600Ω的高阻抗型號。此外,接地分離驅動模式將左右聲道的接地從擴大機部分到輸出插孔完全分開。聲道分離明顯改善了耳機的聆聽效果,實現了清晰的聲場和良好的透明度。

NT-505-X





非常注重細節的物理性設計



兼具減震與奢華的全金屬外殼,配合A4大小的尺寸,非常適合用於桌面音響系統


整個機身由抗外部噪音的金屬面板構成,抑制了電腦和其他設備產生的電磁噪音的侵入。 即使在音頻設備難以使用的惡劣環境中,也能實現低噪音的內部環境。 此外,8mm厚的鋁製面板從兩側包裹金屬機箱,防止扭曲變形,實現機箱堅固穩定。僅有A4*尺寸大小可以安裝桌子、邊桌或其他小空間上。
 * 不包括連接器、旋鈕和其他突出物。



對稱分佈的 XLR 輸出和 RCA 輸入/輸出端子


NT-505-X配置有平衡和非平衡類比音訊輸出。

對稱佈局的一對XLR端子和另一對RCA端子——每個端子都是鍍金的,內置的雙單聲道電路,允許各種可能的音頻配置。RCA針式插孔的寬間距設計,可容納具有大直徑外殼的專業針式插頭。
NT-505-X配置有5個数位輸入,USB音訊,同軸和光纖,以及前面板上配置了一個組合插孔。(同軸及光纖端子支援DoP格式的PCM 24/192和DSD64)。

NT-505-X





全新研發“ Stressless Foot”(無壓力腳釘)設計並採用三點式支撐系統


TEAC全新研發“ Stressless Foot”(無壓力腳釘)設計並採用三點式支撐系統,可以穩定器材,不受地板表面輕微變形的影響。與傳統類型不同,它是基於腳部不固定在底盤上而是半固定和自由振動的概念開發的,以獲得更自然的聲音。機械加工的鋼腳貼附在底部懸掛而不牢固固定,在具有傳統針尖釘腳的定位感的同時,實現更自然和豐富的聲音。



半浮式頂板設計


頂部面板新採用了半浮式結構。頂部面板不使用螺絲固定在機箱上,而是僅與側面板夾在中間,處於半固定狀態,實現了具有極佳開放感的聲音。



免費提供 TEAC HR AUDIO PLAYER 用於 Windows 和 Mac 播放


免費的專用軟體 TEAC HR AUDIOPLAYER,支持播放Windows 和Mac的下一代高解析度格式22.5MHz 和 PCM 768kHz / 32bit。
透過USB數據線,就可以保證所有音訊格式和電腦配置的最佳可用的播放品質,只需啟動軟體並從能顯示目標輸出設備的下拉式功能表中選擇NT-505-X。
TEAC HR AUDIOPLAYER可從TEAC網站下載,完全免費使用。

NT-505-X

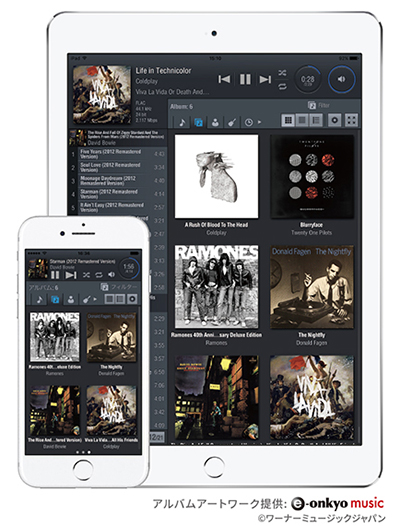

為iOS/Android設備提供免費的TEAC HR Streamer應用程式


您可以使用免費的專用應用程序,輕鬆播放來自iOS 和 Android 設備的高解析度的音訊格式,最高可達5.6MHz DSD和192kHz PCM,使您可以控制來自設備、NAS、電腦和網路的無線串流媒體播放,並提供豐富的圖形資訊,如專輯作品。

*  要使用本機的網絡功能和 USB 播放,必須將安裝了專用應用程序的設備連接到同一網絡。使用該應用程序需要 Wi-Fi 網絡。NT-505-X

 支援的格式
  USB輸入
     PCM 16/24/32bit
44.1k/48k/88.2k/96k/176.4k/192k/352.8k/384k/705.6k/768k Hz
     DSD 2.8M/5.6M/11.2M/22.5M Hz
  同軸數位輸入
     PCM 16/24bit
32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
     DSD 2.8MHz(支援使用176.4kHz/24-bit Dop傳輸)
  光纖數位輸入
     PCM 16/24bit
32k/44.1k/48k/88.2k/96k/176.4k/192k Hz
     DSD 2.8 MHz (支援使用176.4kHz/24-bit Dop傳輸)
 DAC部分
  USB DAC ESS Technology ES9038Q2M x2
  升頻 高達 384kHz/32bit PCM, 24.5MHz DSD
  數位濾波
     PCM濾波 Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, off
     DSD截止頻率 Narrow : 39kHz (在2.8MHz), 78kHz (在 5.6MHz), 156kHz (在11.2MHz)或 312kHz (在 22.5MHz)
Wide : 76kHz (在2.8MHz), 152kHz (在 5.6MHz), 304kHz (在11.2MHz) 或608kHz (在 22.5MHz)
 LAN部分
  介面 RJ-45×1(1000Base-T)
  MQA解碼器 內置
 音頻輸入
  USB (後面板) USB B類埠,USB 2.0,非同步模式傳輸,大容量傳輸
     相容軟體 TEAC HR Audio Player (Windows, Macintosh)
  同軸數位 (後面板) RCA×1 (鍍金)
     輸入電平 0.5Vp-p
     輸入阻抗 75Ω
  光纖數位 (後面板) TOS-link×1
     輸入電平 -24.0至-14.5 dBm峰值
  同軸數位(前面板) 1/8”(3.5mm)mini ×1 (組合光纖数位輸入,自動檢測)
* 包含1/8”mini – RCA 轉換電線。
     輸入電平 0.5Vp-p
     輸入阻抗 75Ω
  光纖數位 (前面板) 1/8”mini光纖 ×1 (組合光纖数位輸入,自動檢測)
* 包含1/8”mini – RCA 轉換電線。
     輸入電平 -24.0至-14.5dBm峰值
  USB (前面板) USB A 端子
     支援的媒介 USB 快閃記憶體
  藍芽功能
     藍牙®版本 4.0
     輸出類型 Class2  (約略傳輸距離****: 10 m)
     支援格式 A2DP, AVRCP
     支援內容保護 SCMS-T
     支援的編解碼器 LDAC™, Qualcomm® aptX™ HD, aptX™, AAC, SBC
     儲存配對裝置 最大 8 組設備
 音訊輸出
  XLR平衡 XLR×1pair  (鍍金)
     輸出電平 Fixed (0dB), fixed (+6dB), 可變值, 輸出關閉(可選)
     最大輸出電平 2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(0dB))
4.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(+6dB))
12.0Vrms (1kHz, 最大, 負載至 10kΩ, 當設置為可變值時)
     輸出阻抗 188Ω
  RCA非平衡 RCA pin ×1pair (鍍金)
     輸出電平 Fixed (0dB), fixed (+6dB), 可變值, 輸出關閉(可選)
     最大輸出電平 2.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(0dB))
4.0Vrms (1kHz, 最大, 負載至 10kΩ, 當固定值設為(+6dB))
6.0Vrms (1kHz, 最大, 負載至 10kΩ, 當設置為可變值時)
     輸出阻抗 150Ω
 耳機輸出
     端子 1/8”(3.5mm)立体聲TRS插孔×1 (鍍金)
     最大輸出 500mW + 500mW (負載32Ω)
     相容阻抗範圍 16至600Ω
 部分
  內部時鐘
     類型 Crystal oscillator
     時鐘數量 2 (44.1kHz and 48kHz)
  晶體振盪器
     端子 BNC (鍍金)
     輸入取樣率 10MHz
     輸入阻抗 50Ω
     輸入電平 方波: 等同於TTL電平
正弦波: 0.5 ~ 1.0 Vrms
 音訊性能
     頻率響應 10- 80,000 Hz (+1/-3 dB, 192kHz PCM輸入,RCA輸出,数位濾波關閉)
     總諧波失真 0.002%或更低 (192kHz PCM 輸入,RCA輸出,数位濾波關閉)
     S/N 110dB或更高 (192kHz PCM 輸入,RCA輸出,数位濾波關閉)
 電源 AC 120V 60Hz
 消耗功率 18 W (待機模式時0.4 W)
 尺寸(W × H × D) 290 × 84.5 ×248.7 mm (包含突出部分)
 重量 4.1Kg
 附件 RCA-Mini轉換線材、遙控器(RC-1330)、AAA電池×2、腳墊×3、電源線、使用說明書(包含保證卡)

升頻表

•  最大升頻為8Fs

與前代機種比較

NT-505-X NT-505 NT-503
D/A 轉換模組 ES9038 Q2M ×2 (L/R) AK4497 ×2 (L/R) AK4490 ×2 (L/R)
DSD 22.5MHz 最大 22.5MHz 最大 11.2MHz 最大
PCM 768kHz/32-bit 最大 768kHz/32-bit 最大 384kHz/32-bit 最大
升頻(最大) DSD: 24.5MHz (DSD 256, 512) DSD: 24.5MHz (DSD 256, 512) DSD: 12.2MHz (DSD 256)
PCM: 384kHz/32-bit (2fs, 4fs, 8fs) PCM: 384kHz/32-bit (2fs, 4fs, 8fs) PCM: 384kHz/32-bit (2fs, 4fs, 8fs)
雙模式
電流緩衝電路 TEAC-HCLD2 增強型電流輸出緩衝電路 TEAC-HCLD 輸出緩衝放大器電路 TEAC-HCLD 輸出緩衝放大器電路
TEAC QVCS 電路
(high-precision volume)
線性/平衡輸出
線性並聯/非平衡輸出
高精準雙時脈
外部時脈輸入(10MHz)
前級功能
Bulk Pet 傳輸
MQA解碼
線性輸出電平切換 固定 (0 dB) 固定 (0 dB) 固定 (0 dB)
固定 (+6 dB) 固定 (+6 dB) 固定 (+6 dB)
可變換 可變換 可變換
關閉 關閉 關閉
前方數位輸入
(結合同軸/光纖mini孔) (結合同軸/光纖mini孔) (結合同軸/光纖mini孔)
藍芽輸入®  (支援規格) LDAC™, aptX™ HD, AAC, SBC LDAC™, aptX™ HD, AAC, SBC aptX™, AAC, SBC
耳機擴大電路 電流加強型電路 電流加強型電路 電流加強型電路
耳機驅動方式 接地分離 接地分離 並行非平衡
耳機輸出端子 1/8” (3.5mm)立體聲TRS×1 1/8” (3.5mm)立體聲TRS×1 1/8” (3.5mm)立體聲TRS×1
腳釘 無壓力腳釘 腳釘 傳統絕緣腳釘
遙控器

與前代機種比較

NT-505-X NT-505 NT-503
D/A 轉換模組 ES9038 Q2M ×2 (L/R) AK4497 ×2 (L/R) AK4490 ×2 (L/R)
DSD 22.5MHz 最大 22.5MHz 最大 11.2MHz 最大
PCM 768kHz/32-bit 最大 768kHz/32-bit 最大 384kHz/32-bit 最大
升頻(最大) DSD: 24.5MHz (DSD 256, 512)
PCM: 384kHz/32-bit (2fs, 4fs, 8fs)
DSD: 24.5MHz (DSD 256, 512)
PCM: 384kHz/32-bit (2fs, 4fs, 8fs)
DSD: 12.2MHz (DSD 256)
PCM: 384kHz/32-bit(2fs, 4fs, 8fs)
雙模式
電流緩衝電路 TEAC-HCLD2 增強型電流輸出緩衝電路 TEAC-HCLD 輸出緩衝放大器電路 TEAC-HCLD 輸出緩衝放大器電路
TEAC QVCS 電路
(high-precision volume)
線性/平衡輸出
線性並聯/非平衡輸出
高精準雙時脈
外部時脈輸入(10MHz)
前級功能
Bulk Pet 傳輸
MQA解碼
線性輸出電平切換 固定 (0 dB)
固定 (+6 dB)
可變換
關閉
固定 (0 dB)
固定 (+6 dB)
可變換
關閉
固定 (0 dB)
固定 (+6 dB)
可變換
關閉
前方數位輸入 有(結合同軸/光纖mini孔) 有(結合同軸/光纖mini孔) 有(結合同軸/光纖mini孔)
藍芽輸入®  (支援規格) LDAC™, aptX™ HD, AAC, SBC LDAC™, aptX™ HD, AAC, SBC aptX™, AAC, SBC
耳機擴大電路 電流加強型電路 電流加強型電路 電流加強型電路
耳機驅動方式 接地分離 接地分離 並行非平衡
耳機輸出端子 1/8” (3.5mm)立體聲TRS×1 1/8” (3.5mm)立體聲TRS×1 1/8” (3.5mm)立體聲TRS×1
腳釘 無壓力腳釘 腳釘 傳統絕緣腳釘
遙控器
