PS-01F

EXTERNAL POWER SUPPLY

綜合擴大機前級放大專用的外接式強化電源


綜合擴大機F-01/F-02前級放大專用的外接強化電源裝置,以Grandioso C1X的設計理念進一步提升音質。

ESOTERIC的頂級綜合擴大機F-01/F-02充分融合了旗艦款 Grandioso「X」版本分體式擴大機的開發成果,實現了澈底講究的解析度和充滿起伏動態的音樂表現力。

PS-01F是用來強化F-01/F-02前級音訊電路的專用外接電源,透過增加前級電源電路的容量以及左右聲道的獨立性來達到高音質。





• 將前級的電源獨立於其他電路之外,除了可防止相互干擾、增加容量之外,還可以對喇叭提供近似高級分體式系統的音質

• 採用了規模龐大的全平衡雙單聲道架構,以及為Grandioso C1X開發的「Ultra Fidelity Attenuator System」

• 前級的電源部分從功率放大分離出來,可以讓綜合擴大機的音質更進一步達到與真正分體式擴大機同等級的程度

• 採用200VA的大型環形變壓器

• 大容量電流整流電路,從總共18,800μF顯著提昇到27,200μF x 2

• 機箱使用重量級厚度的高剛性鋁合金和ESOTERIC獨家的針尖腳座

• 半懸浮頂板,帶出延伸又具有開放感的聲音

• 高音質DC線材,具有大型鋁合金壓鑄而成的可靠接頭

High Quality Preamp + Dedicated Power Supply






綜合擴大機的前級,電源部分的重要性

使用綜合擴大機時會先在前面的前級放大選擇輸入、調整音量,再將訊號傳送到後面的功率放大來驅動喇叭。F-01/F-02的功率放大模組會將來自前級的訊號電平放大至大約27倍。對於音響系統來說,前級的音色會對系統品質造成很大的影響。這樣高倍數的放大率,會讓放大前的訊號品質直接影響到喇叭輸出的聲音品質。將前級的電源獨立於其他電路之外,除了可以防止相互干擾、增加容量之外,還可以對喇叭提供近似高級分體式系統的音質。




完成度很高的傲人F-01/F-02前級電路

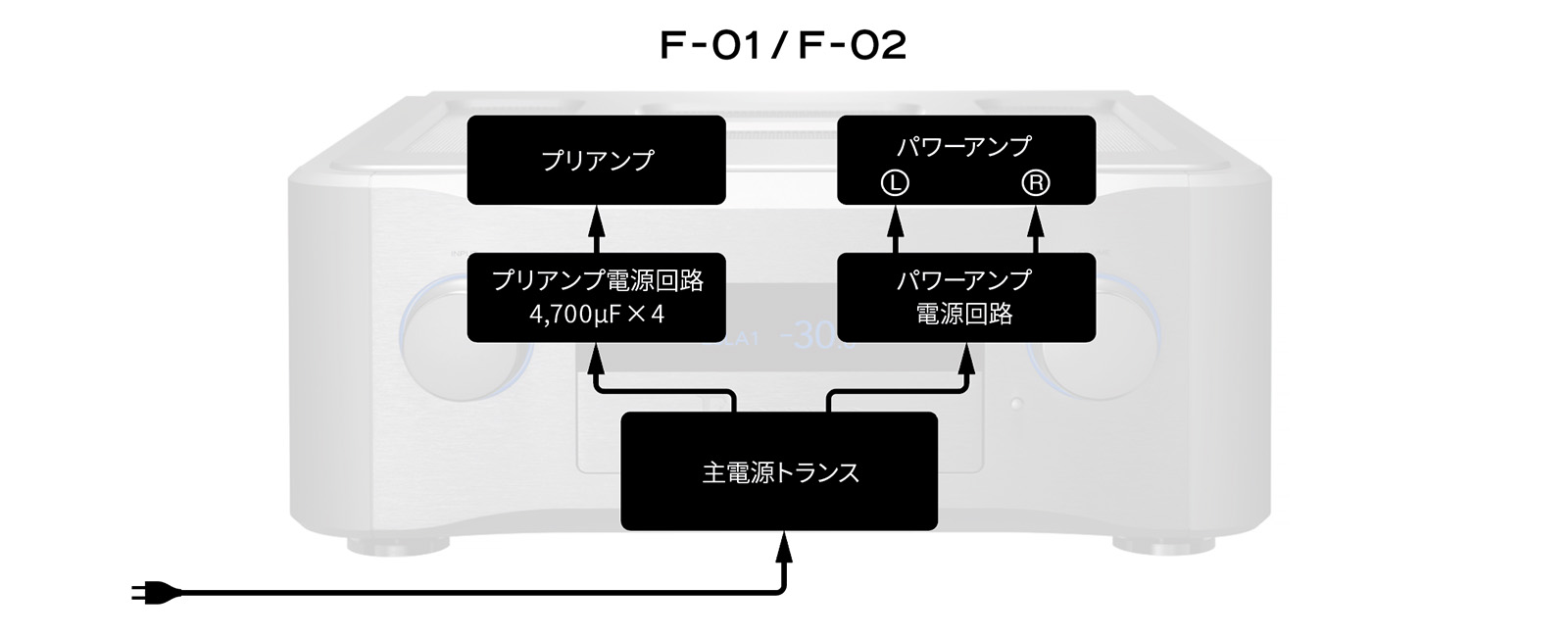

F-01/F-02的前級放大部分因為採用了規模龐大的全平衡雙單聲道架構,以及為Grandioso C1X開發的「Ultra Fidelity Attenuator System」,它的精心設計就跟Hi-End擴大機一樣。F-01/F-02的前級放大電源整流電路不只從主電源的變壓器(EI形940VA)分離到前級放大專用的電路,整流電路也跟邏輯控制電路(控制電路)和音訊電路分開以防止噪訊混入。此外,整流電路還採用Grandioso客製的大容量電容來構成並聯架構(4,700μF x 4)。因為有多個電容,所以帶有時間差的電流充放,能夠提供前級放大穩定又純淨的電源。






前級放大部分的音訊電路專用外接電源

PS-01F是用來強化F-01/F-02前級音訊電路的專用外接電源。

處理微小訊號的前級放大部分跟對喇叭傳送大電流的功率放大部分,如何讓他們之間不會造成相互影響,這點很重要。讓F-01/F-02外接PS-01F之後,前級的電源部分會明顯從功率放大分離出來,加上容量增加,可以讓綜合擴大機的音質更進一步達到與真正分體式擴大機同等級的程度,讓人在享受出色解析度和充滿起伏動態的音樂表現力之餘,想起電源獨立的分體式前級Grandioso C1X。

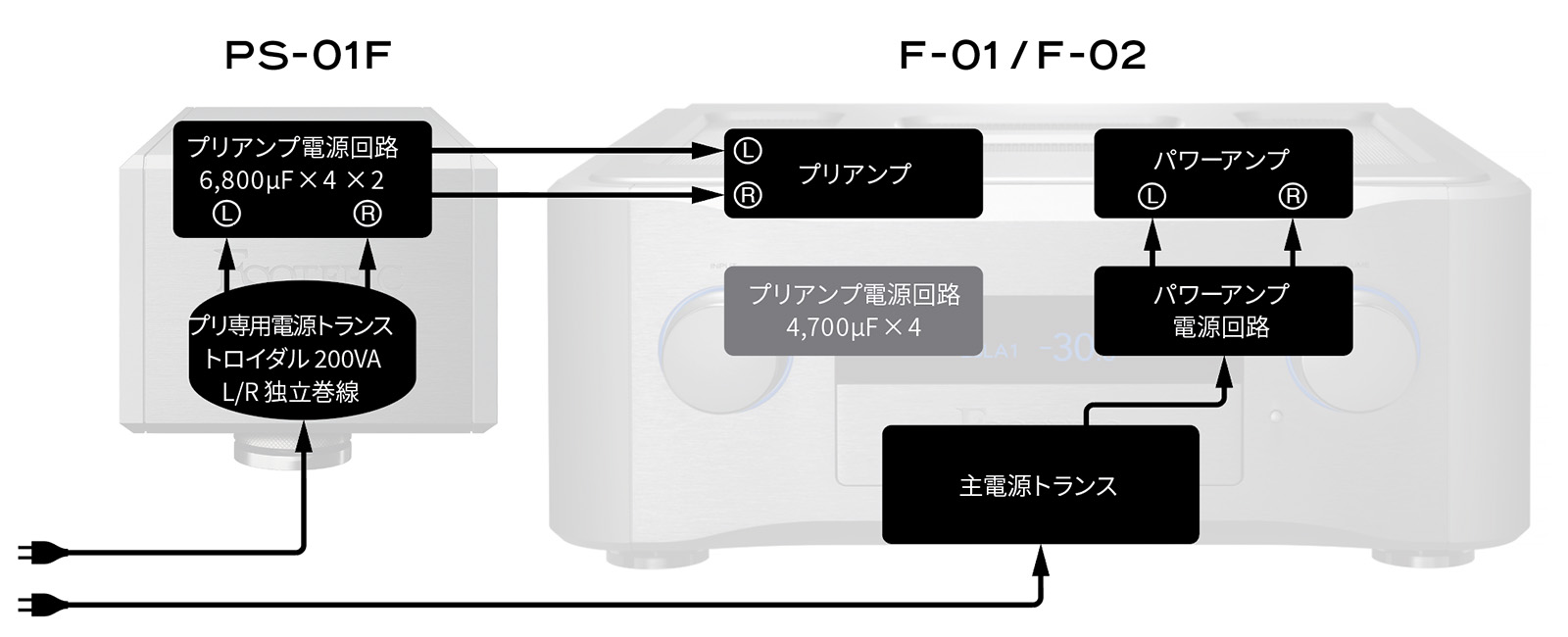

電源架構圖



PS-01F是用來強化F-01/F-02前級音訊電路的專用外接電源。




採用大型環形變壓器

採用200VA的大型電源變壓器。對於低耗電的前級音訊電路採用大約10倍容量的傲人大型變壓器,能對動態的電流供應變化做出極高的反應,從而享受充滿起伏動態的音樂播放。




大容量電流整流電路

透過連接PS-01F,前級擴大機部分的功率整流電路可以從總共18,800μF顯著放大到27,200μF x 2,產生更豐富的聲音和出色的通道分離。




講究音質的機械結構

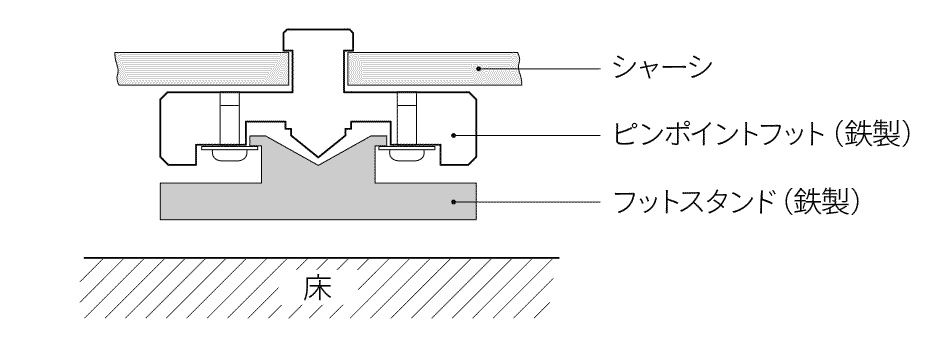

機箱使用重量級厚度的高剛性鋁合金和ESOTERIC獨家的針尖腳座(專利第4075477號、第3778108號),將腳釘和腳墊合為一體,有效抑制影響音質的振動。經過反覆試聽,將三點支撐的腳座配置在音質最好的位置。腳座本身沒有用螺絲固定在機箱底板,而是利用機箱放置時的自身重量來支撐,以避免螺絲固定在面積廣大的底板時會造成應力集中,進而達成讓聲音更加開闊的目的。

機箱底板以雷射加工精確拉槽,為內部電路元件各別打造最佳抑振效果的結構。







腳部佈置(底部)



半懸浮頂板

頂板採用無螺絲固定的半懸浮結構,藉此帶出延伸又具有開放感的聲音。




配有高音質DC線材

附贈同樣用於Grandioso T1的DC電源箱、講究音質的DC線材(1.5m/1條),具有大型鋁合金壓鑄而成的可靠接頭。

一般
電源供應 AC 120V 60Hz
消耗功率 10W
尺寸(W×H×D 146×128×353mm (包括端子)
重量 7 kg
附件 電源線 × 1、高品質 DC 線 × 1、毛氈墊 x3、使用說明書 × 1、保證卡 × 1

* 設計與規格會隨時調整,不會另行通知。
* 此項產品如上方表格中有三種不同電源供應,請確定家用AC電壓與機器背板所表示的電壓相同。
* AC電源供應線的插座與插頭的形狀,根據各國規定的電壓而有所不同。
