Grandioso G1X

MASTER CLOCK GENERATOR

旗艦款的時脈產生器



就像能用皮膚感受到演奏者一樣的臨場感
內建完全自家開發的時鐘模組「Master Sound Discrete Clock



主時鐘能將數位播放器潛在的音樂重播能力毫無保留地發揮出來。為了追求比從前更進一步的音樂表現能力,終於完成了第一個自家開發的OCXO*時鐘模組「Master Sound Discrete Clock」。Grandioso G1X,主時鐘的全新境界。音樂的感動達到了前所未有的深刻。



*OCXO=Oven Controlled Crystal Oscillator





• 主時脈產生器

• 音樂重播專用的訂製石英「ESOTERIC SC1」

獨家溫控程式「Master Sound TC*」

獨家的真空斷熱箱

128段的多級控制加熱器讓箱內保持溫度均衡

追求音樂性的4系統獨立電源

•  內建最新設計的ESOTERIC-HCLD緩衝放大器

「零接地電壓調整」模式支援輸出10MHz時脈到5組音響系統

•  採用配備MIL標準SMA連接端子的訂製同軸線

•  內建預熱功能

•  抑振機箱結構

Grandioso G1X



Master Sound Discrete Clock

— Philosophy —

ESOTERIC首次生產的時鐘模組


「Master Sound Discrete Clock」的關鍵石英「ESOTERIC SC1」、高精密度的溫控電路,還有程式都是由自家開發完成,換句話說,「Master Sound Discrete Clock」就是專為音樂重播而生產的時鐘模組。因為對每個細節都講究到底,而新獲得豐富的音樂重播能力。

Grandioso G1X

雖然銣、銫等高精密度時鐘模組有各種類型,但不管哪一種,都是用石英振盪器去跟銣或銫同步來生成時脈訊號,可是這件事卻意外地少有人知。經過二十多年的時鐘研究,ESOTERIC把重點放在會大大影響音響器材音色的關鍵石英震盪電路。只要在石英上面施加電壓就會產生振動,生成時脈訊號,因此石英的物理特性,像是大小、切割形狀、表面處理等,都會對頻率的精準度或最後的音質產生莫大的影響。Master Sound Discrete Clock把焦點放在過去被包含在通用模組裡的石英震盪電路,試圖改用獨家的分砌式電路來提昇音樂表現的品質。





Master Sound Discrete Clock

— Technology —

音樂重播專用的訂製石英「ESOTERIC SC1


「Master Sound Discrete Clock」從振盪電路到關鍵的石英振盪器,全都是訂製的產物。音色直接、相位雜訊少的石英搭配先進的溫控系統,具有傲人的傑出穩定性。為了產生時脈訊號而振動的石英,其材質的物理特性跟音質有著密切的關聯。振動本來就很大的大尺寸石英,就算在電路上遇到很大的電阻,振動起來還是游刃有餘,其振動本來就很穩定。因此,我們細究了製造過程、切割形狀、大小等,只為了追求帶有理想電子物理特性的震盪器。為了用於航太工業而開發的石英非常可靠,以此為基礎所完成的就是音樂重播專用的石英「SC1」。

作為材料的石英經過很長的時間慢慢生長,再使用SC切割(Stress Compensated Cut)。為了讓振動獲得最佳的控制,我們就量產製造採用了最大級別的傲人尺寸,還有中心頻率波動都符合嚴格規範的嚴選品。



獨家溫控程式「Master Sound TC*


因為石英的頻率精確度會受到外在空氣影響,所以想要維持高精確度,最重要的就是溫度控制。ESOTERIC獨家的「Master Sound TC」就是為了讓石英發揮最佳表現的溫控系統。為了追求性能的極致,Master Sound Discrete Clock不只堅持要自製硬體,就連控制軟體也是自家生產。

一般的OCXO會將石英收置在維持適當溫度(85℃)的箱內,以恆溫加以控制。可是,能讓石英發揮最佳狀態的溫度,每顆都不相同,因此一般的作法就是在最後透過電路將時脈的頻率誤差加以校正。至於Master Sound TC系統,則是針對個體透過訂製的程式來控制箱內溫度,讓每顆石英都能一直處於發揮最佳狀態的適當溫度當中。這樣的作法讓電路對於訊號的校正減到最少,以此輸出極度自然和純淨的時脈。

*TC=溫度控制(Thermo-Control)

Master Sound TC系統— 處理程序 —

在製造SC1石英時會一一測量溫度特性來製作個別的特性列表,再依據此列表,搭配頻率精準度最高的環境溫度,將SC1裝進模組裡,個別量身打造箱內的微控制器程式。這一連串的程序,包括老化測試在內,耗費數小時在一台一台上面小心完成,一天只能生產幾台G1X。



獨家的真空斷熱箱


在幾乎沒有氣體分子的真空中是不會傳遞熱量的。ESOTERIC開發了一種具有獨家箱體結構的新型真空斷熱箱,採用新潟縣燕市全球知名的金屬加工技術,將外盒中空的部分形成真空,讓箱內溫度下降也讓加熱器的驅動電力控制在最低限度,把對音質的影響降到最低。

Grandioso G1X

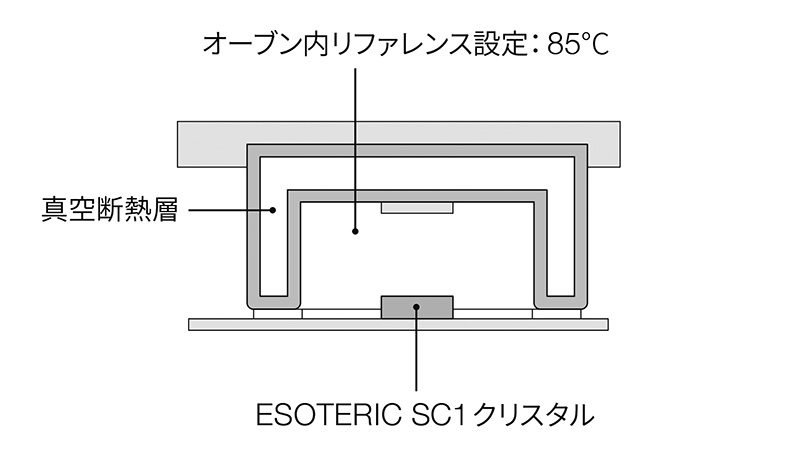

圖說(上中下):

箱內參考設定:85℃
真空斷熱層
ESOTERIC SC1石英



128段的多級控制加熱器讓箱內保持溫度均衡


讓箱內溫度保持均衡的加熱器也濃縮了ESOTERIC滿滿的講究。一般模組的加熱器都是隨著箱內溫度升降而反覆切換開關來控制,但Master Sound Discrete Clock卻是透過128段的多級控制加熱器來做更精細的溫空,讓振盪電路不會受到加熱器在開關時的電流變化影響。



追求音樂性的4系統獨立電源


一般常見的OCXO模組都是由單一電源組成,但Master Sound Discrete Clock因為全都採用分砌式電路,所以能以各自獨立的電源對振盪電路、加熱器、控制電路、緩衝放大器這4個系統的電路區塊直接提供最適當的電壓來達到高音質表現。



內建ESOTERIC-HCLD緩衝放大器


輸出放大部分,內建了Grandioso C1X前級有名的「ESOTERIC-HCLD」緩衝放大電路。善用強大的電流傳輸能力和180MHz的寬頻特色,能夠強而有力地傳輸純淨的10MHz正弦波。



「零接地電壓調整」模式支援輸出10MHz時脈到5組音響系統


配備5組10MHz正弦波時脈輸出端子。背板的撥桿開關可以從「一般模式」切換成「零接地電壓調整」模式,讓輸出端子的接地參考電位維持在0V驅動,您可以依個人喜好選擇不同的音質。

Grandioso G1X



採用配備MIL標準SMA連接端子的訂製同軸線


從內部電路到輸出級全都將阻抗完全控制在50Ω。

重要的內部配線經過音質的檢查之後採用訂製的同軸線。連接端子採用符合MIL標準的鍍金SMA連接端子,還有ESOTERIC以黃銅車削而成的原裝BNC端子,讓阻抗精準匹配=50Ω,不但提高了傳輸的可靠性,也能將傳輸損失降到最少。



預熱功能


為了縮短從開機到發揮最佳表現所花的時間,除了正常關機以外,還內建預熱模式,能讓時鐘模組就算在關機狀態下也能維持通電。



箱體結構


箱體結構設計也特別把對振動敏感的主時鐘考慮進去。用來固定各元件的箱體底板使用二片鋼板形成雙層結構。把電源變壓器跟其他元件各別固定在不同層板上,透過立體的配置防止各元件的相互干擾。另外,用來固定電源變壓器的箱體底板經過雷射的精密分條加工後,讓振動直接從ESOTERIC獨家的腳座(專利第4075447號、第3778108號)傳到外面接地,而不會傳到電路區塊,因此能將影響時鐘精確度的微小振動降到極小。

此外,箱體頂板不鎖死,採用懸浮結構,能產生具有延伸感與開放感的聲音。



我們提供Grandioso G1升級到Grandioso G1X規格的服務。




升級服務(VUK-G1X)

•  包括心臟部位的時鐘模組和輸出電路板在內的所有電路板更換,升級到Grandioso G1X規格

•  2021年4月1日開始預約,預計2021年6月開始進行

Specification
時脈輸出
輸出頻率 10MHz
頻率精準度 ±0.01ppm以內(出廠前)
時脈穩定時間 約10分鐘
輸出端子 BNC × 5
輸出電平 正弦波,0.5±0.1 Vrms/50Ω
一般
電源供應 AC 120V 60Hz
尺寸(W×H×Dmm 445 × 132 × 448 (包含端子)
重量 23 kg
操作溫度 +5℃~ +35℃
附件 電源線 x 1 / 毛氈墊 x 4 / 使用者手冊 x1 / 保證卡x 1

* 設計與規格會隨時調整,不會另行通知。
* 此項產品如上方表格中有三種不同電源供應,請確定家用AC電壓與機器背板所表示的電壓相同。
*AC電源供應線的插座與插頭的形狀,根據各國規定的電壓而有所不同。
