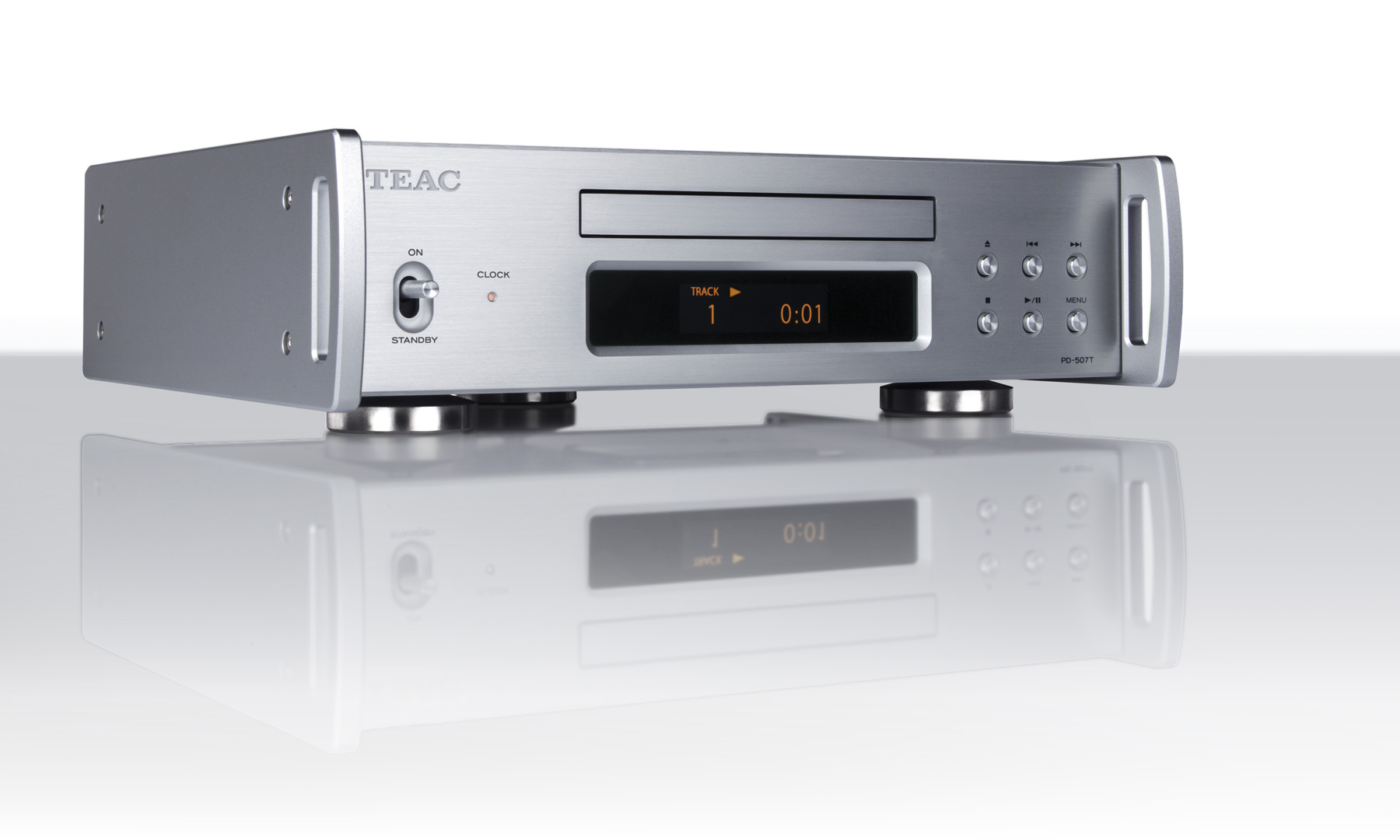

PD-507T

CD Transport

CD 轉盤



Reference 500 系列 CD 轉盤,採用 TEAC 長年應用於廣播領域的專利 CD轉盤傳輸結構為基礎,並經過精心強化與升級以呈現更高的音質表現。



PD-507T 採用備受讚譽的  TEAC 自家研製、以高音質聞名的CD 載入結構,是一款專注於不含 DAC 的純淨數位輸出,讓各種具備數位輸入的音響系統(包括 Reference 500 系列 USB DAC 機種)都能享受到高品質的 CD 播放體驗。

PD-507T核心搭載 的TEAC CD-5020A是在廣播領域擁有長期且成功的實績。結合堅固、可靠的設計、半浮動安裝結構以及專門設計的驅動電路,PD-507T 在音質表現上更進一步提升。

全新的 PD-507T新增可關閉未使用數位輸出的功能,各時鐘與數位輸出皆採用獨立電源。配合電路設計與機械結構的細緻調校,帶來相較於前代更高層次的音質。PD-507T 亦可連接 CG-10M-X時脈產生器,透過外接 10MHz 時鐘進一步提升音質。配備全新琥珀色(橘色)全點陣 OLED 顯示器與控制端子(12V Trigger In/Through Out),與 Reference 507 系列其他元件搭配使用時,更提升系統整合性與操作便利性。





Categories: , ,

•  自家設計 CD 承盤結構:以廣受好評的 CD-5020A 為基礎,搭配專屬電路與零件

•  半浮動驅動安裝架構:帶來開闊的音場

•  環形核心電源變壓器:提供動態且純淨的供電能力

•  馬達 / 雷射讀取專屬獨立整流電路:確保純淨的訊號讀取

•  時鐘 / 數位輸出專屬獨立整流電路:提升音質

•  升級的機械結構與電路,實現更高音質表現

•  可切換同軸 / 光纖數位輸出:確保最大訊號純度

•  低相位雜訊晶體振盪器:帶來精準的音像重現

•  支援10MHz 外接時鐘輸入,可透過 CG-10M-X 進行系統升級

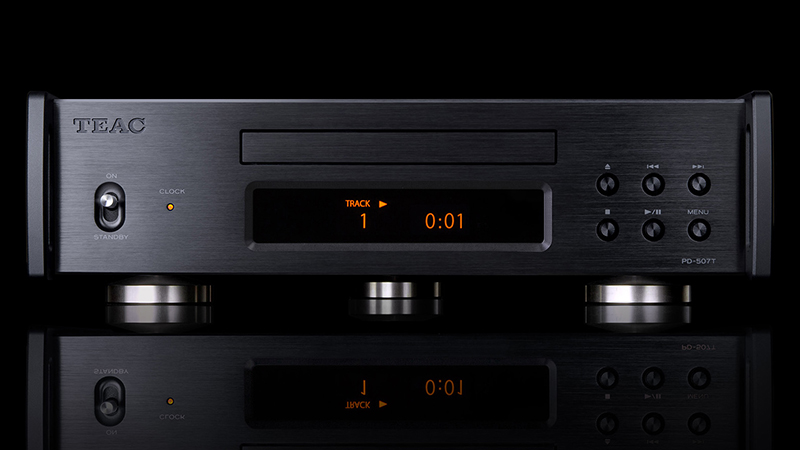

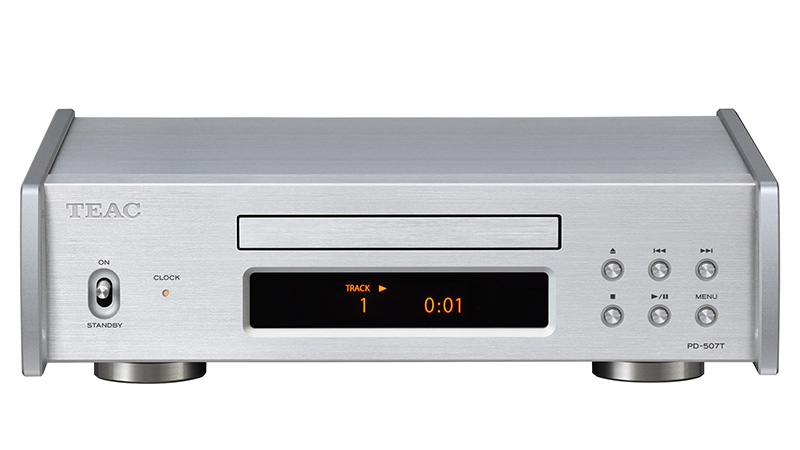

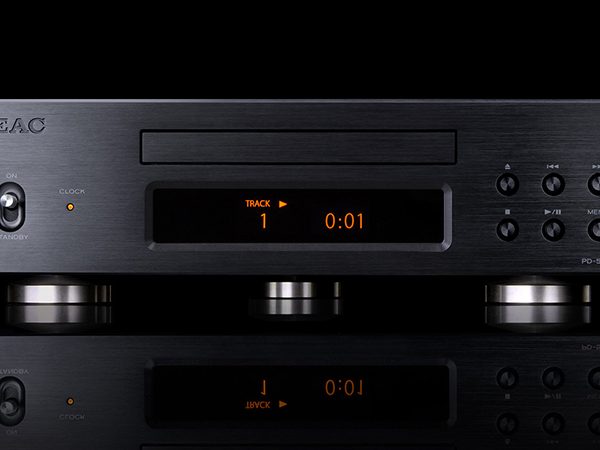

•  琥珀色全點陣 OLED 顯示器:清晰易讀,完美搭配 507 系列

•  Stress-Less 抑振腳座,兼具優秀的定位感,保留自然的音色

•  半浮動頂板:增添聲音的開放質感

•  隨附遙控器(RC-1338)

•  IEC 電源插座:可自由選擇電源線

•  播放模式:一般播放 /重複(專輯 / 單曲)/隨機 /亂序 /程式播放 /自動開機播放

•  顯示模式:曲目已播放時間 / 剩餘時間 / 專輯總剩餘時間

•  螢幕亮度調整功能

•  自動省電功能

•  12V 觸發輸入 /輸出

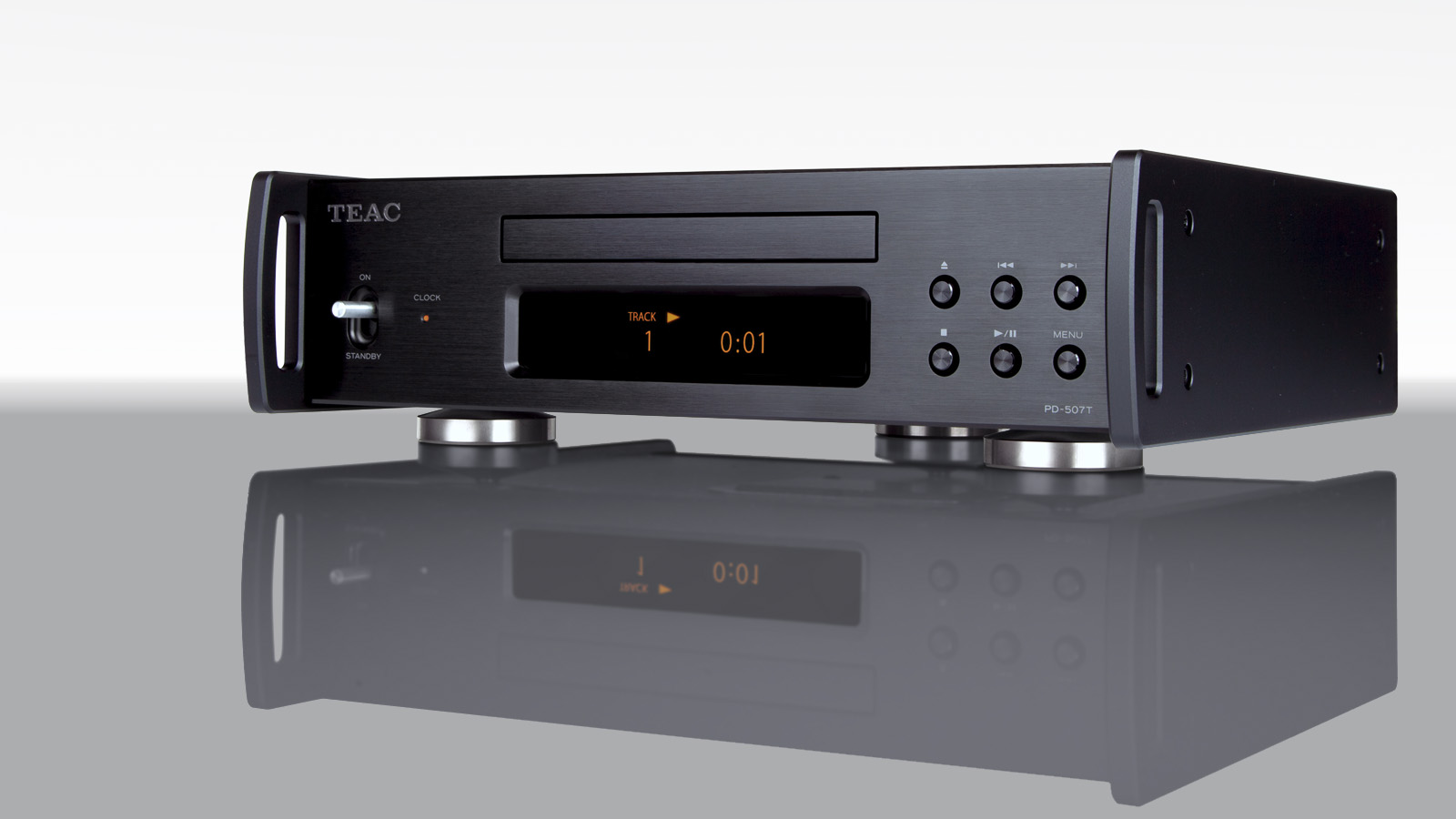

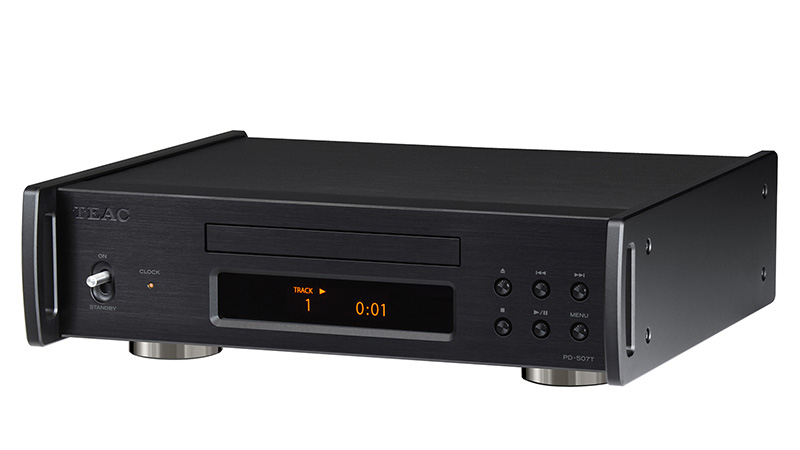

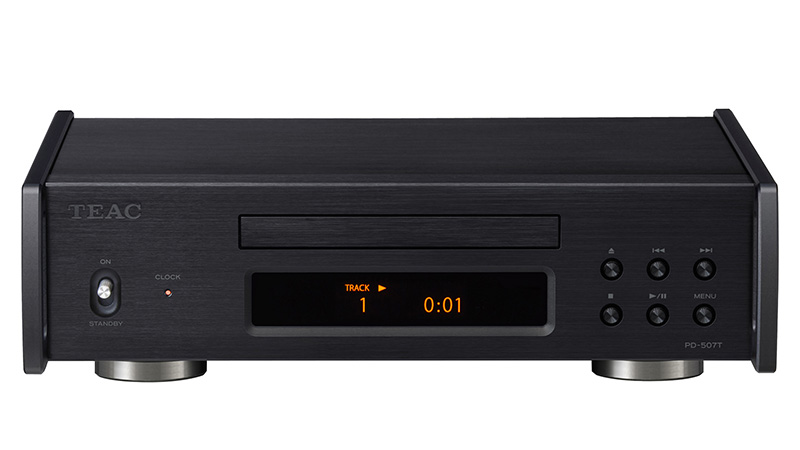

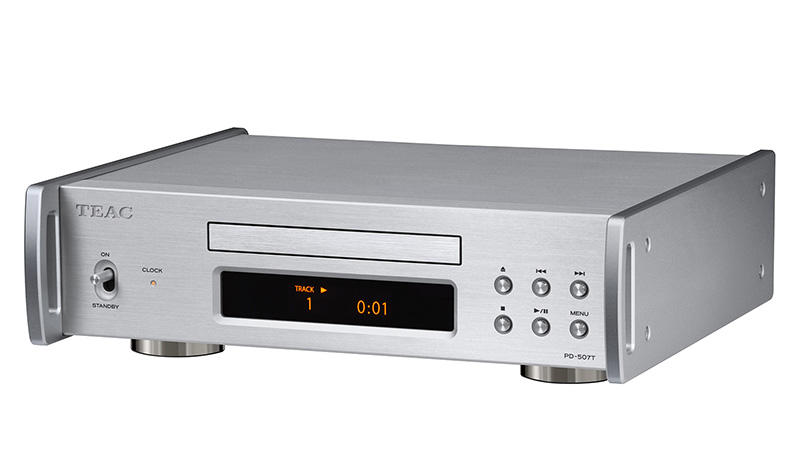

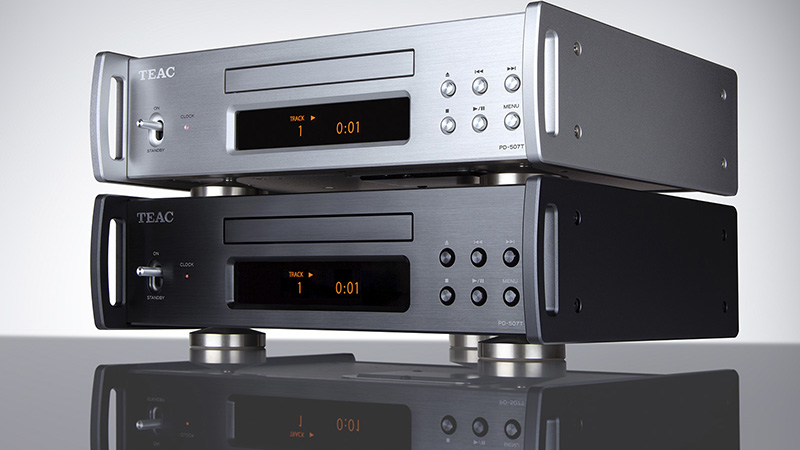

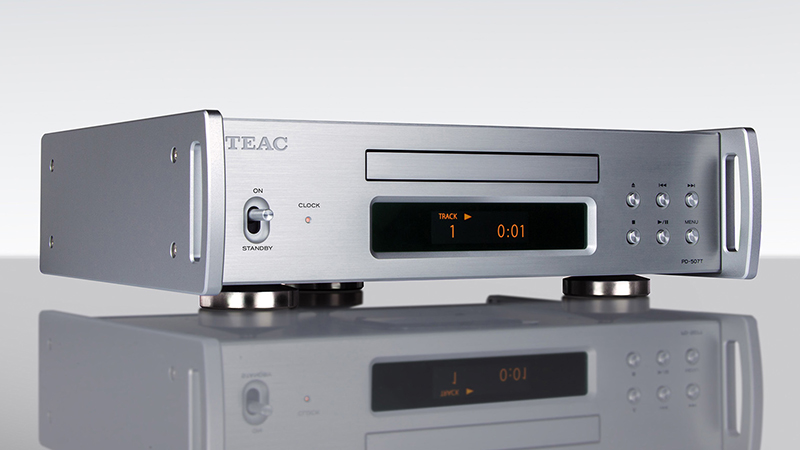

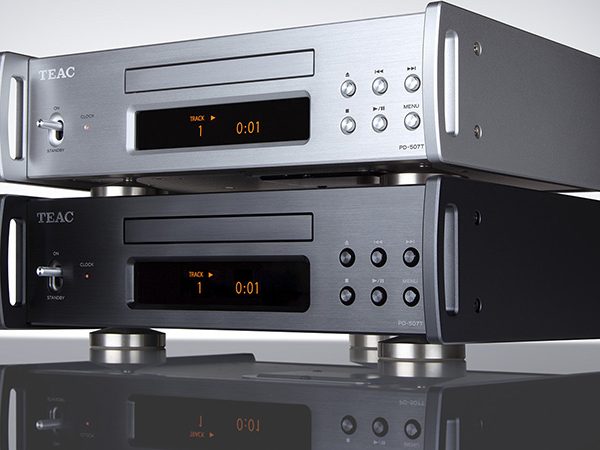

•  兩種顏色選擇:銀色 / 黑色

PD-507T

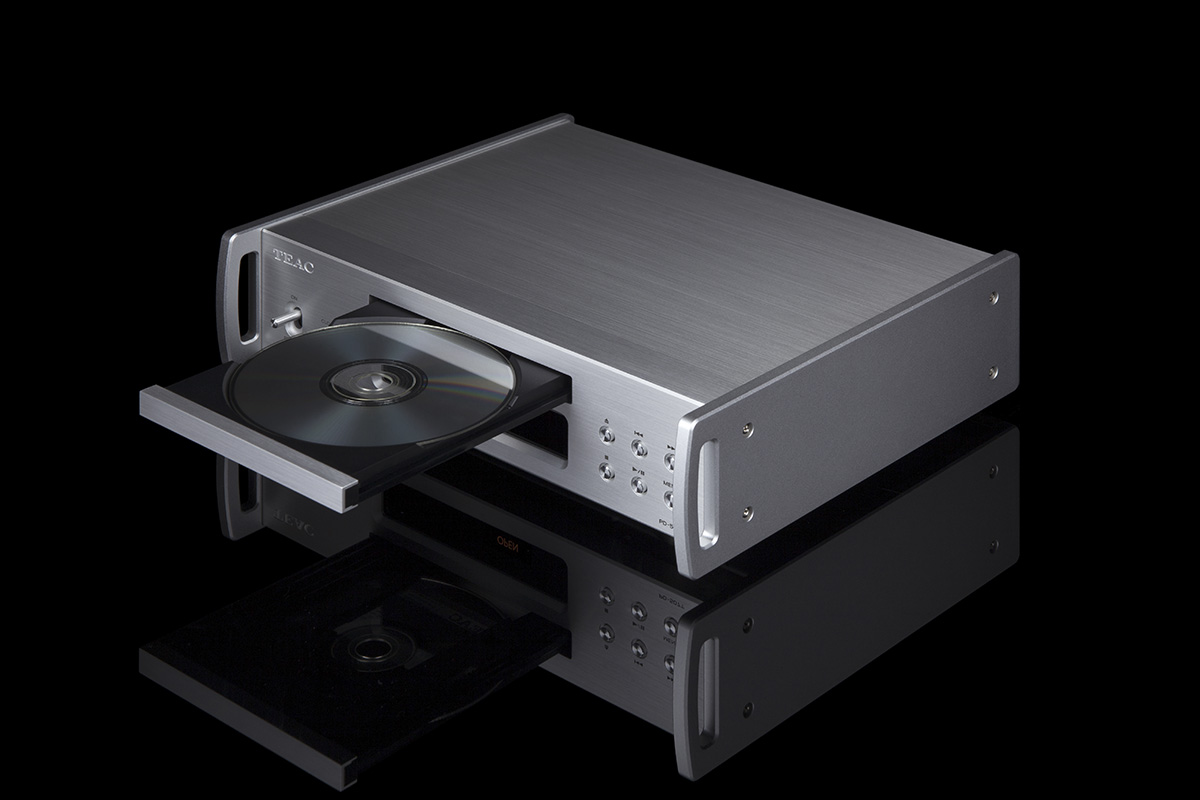

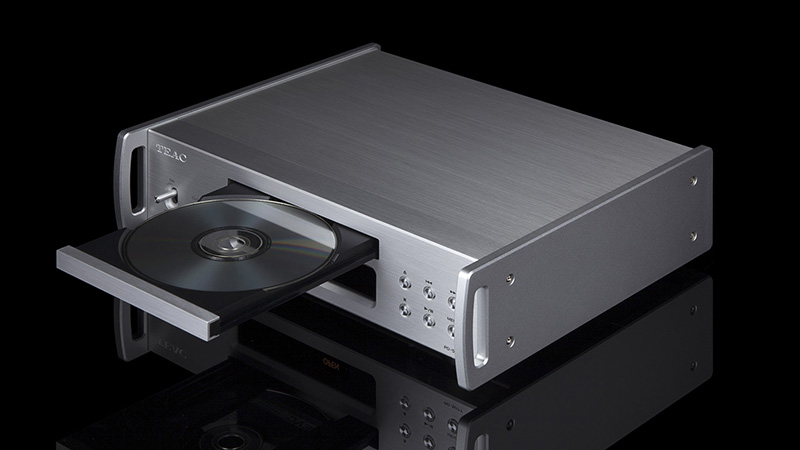

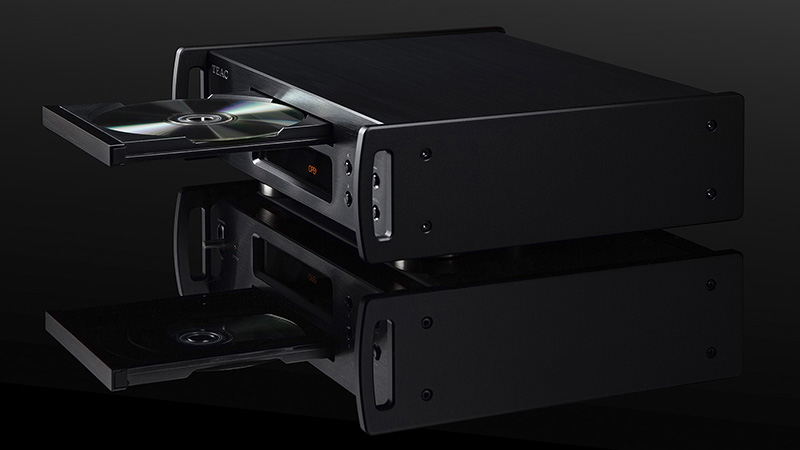

升級由 TEAC 獨家專有 CD-5020A 的 CD  轉盤結構

CD-5020A 是由 TEAC自行設計與製造的 CD 轉盤結構,以堅固耐用、可靠性高而聞名,並多年應用於廣播級 CD 播放器。PD-507 承襲這款傳奇的 CD-5020A,並在此基礎上進一步精密改良,實現更高層次的音質表現。



PD-507T

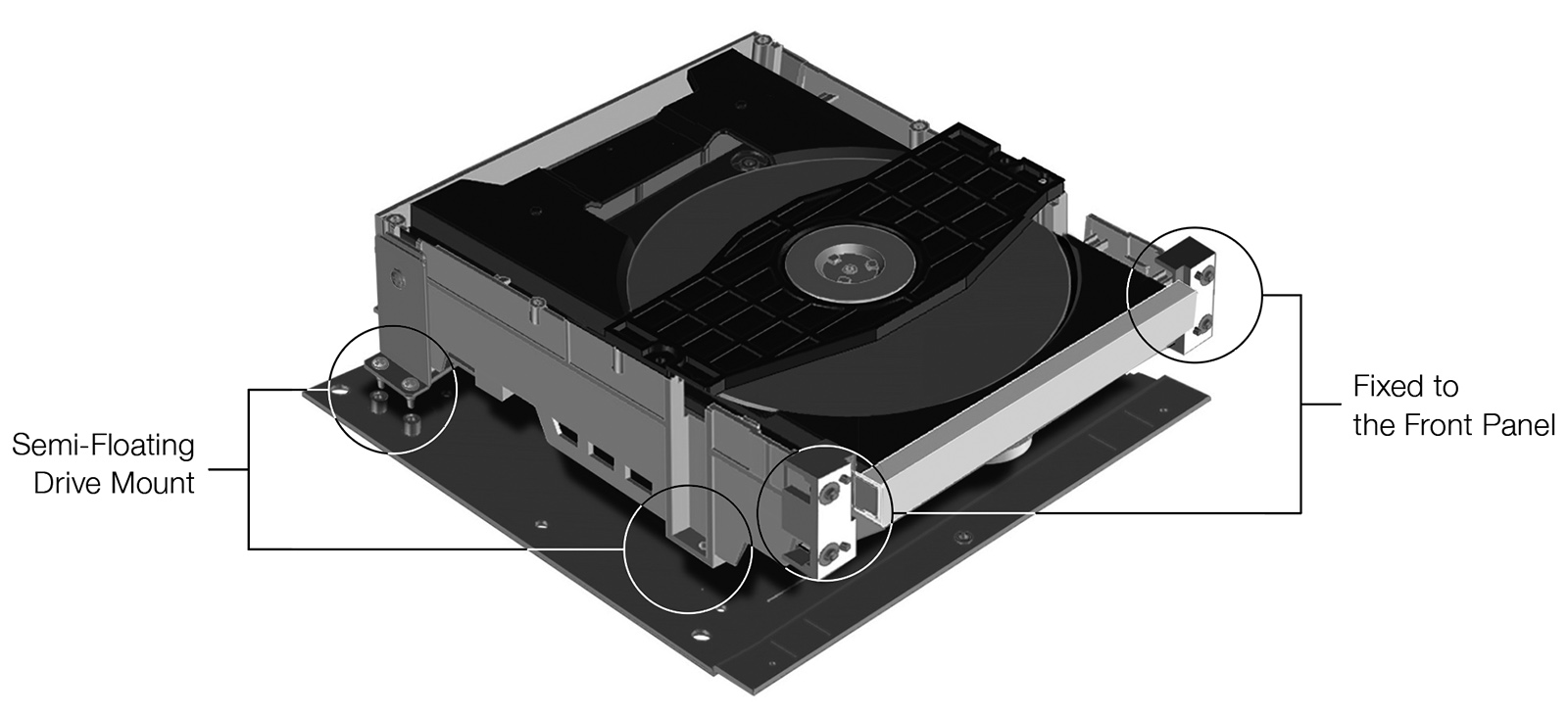

半浮動式驅動安裝方式

整套 CD 結構以「半浮動」方式固定於主機箱上,而非與機箱完全連結。此安裝系統經過精心設計,可抑制主軸馬達與致動器產生的震動傳遞至機箱,避免影響讀取精度。另一方面,部分驅動元件則採用無阻尼材質的剛性固定,以消除軟性彈性材料可能帶來的音色染色。透過剛性與柔性的適切取捨,PD-507 實現了更直接且精確的 CD 讀取。



PD-507T


精密調校的驅動控制電路

CD 結構的驅動控制電路為 PD-507T 量身客製並徹底調校。通過更低速回授迴路控制主軸馬達,可獲得自然且開放的聲音。 此外,主軸與讀取頭的致動器採用 BTL 電路驅動,不會產生切換雜訊,實現純淨的訊號讀取。



PD-507T

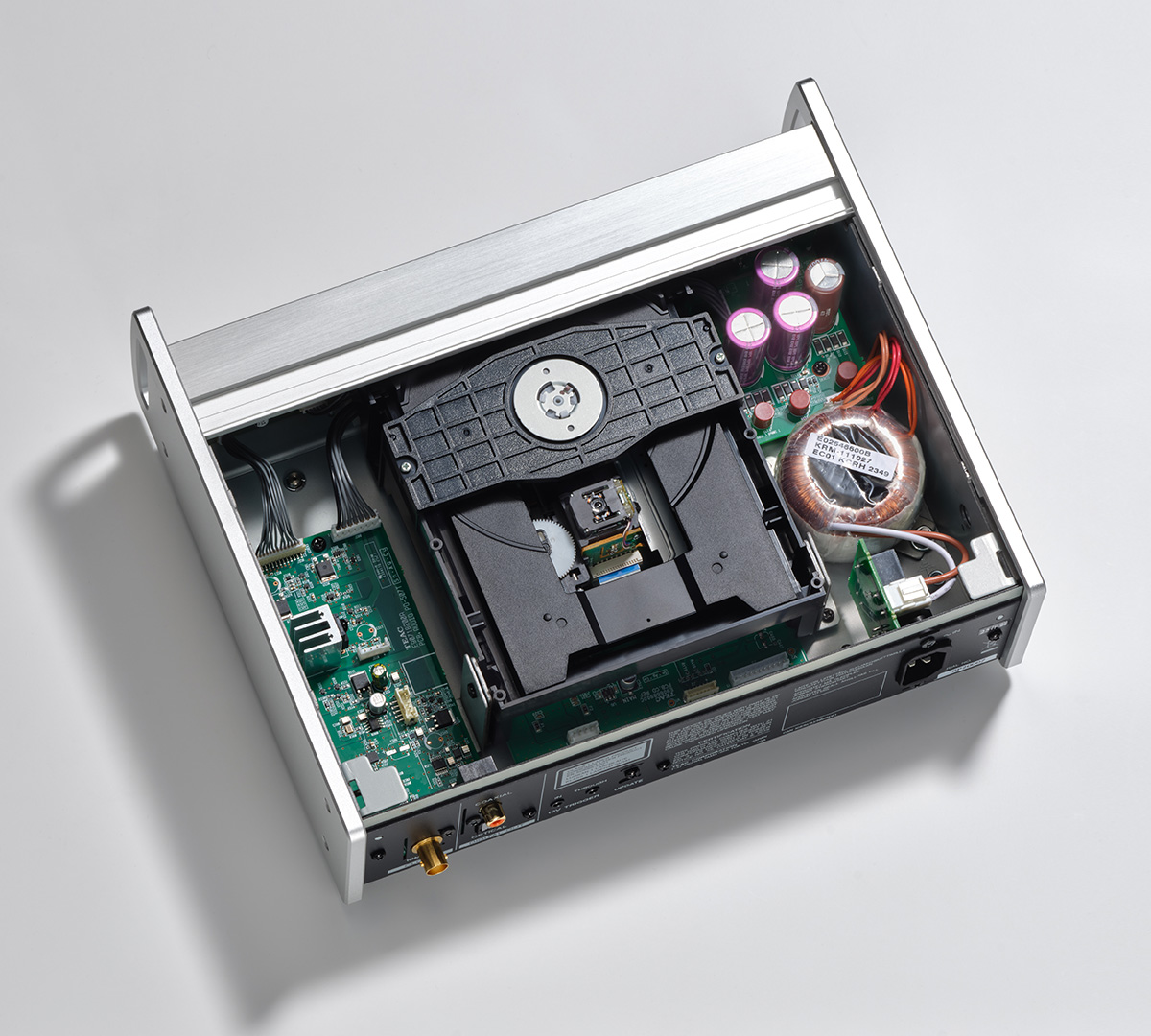

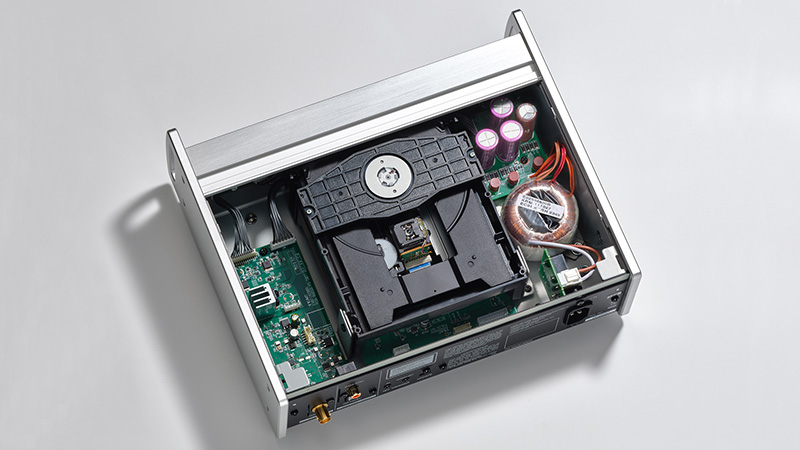

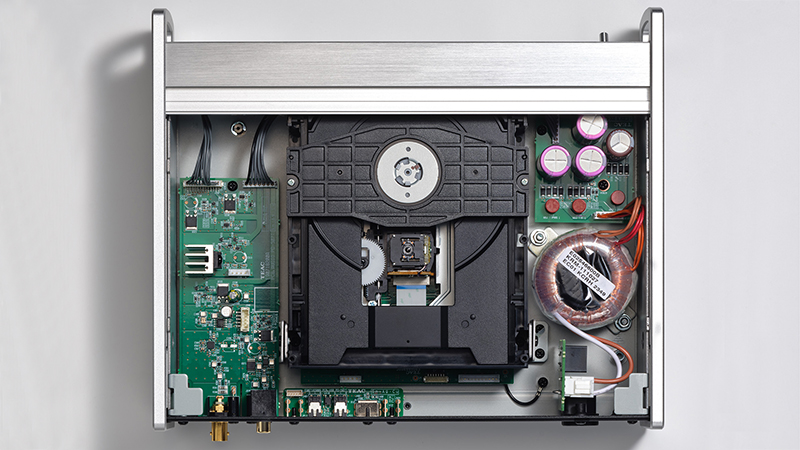

分立式電源電路設計與環形變壓器

PD-507T 採用分立式電源電路,配置環形核心變壓器。三組次級繞組與三組整流電路,分別獨立供電給音訊電路、CD 轉盤與微電腦處理器、以及顯示電路。此設計可將音訊路徑中的雜訊降至最低,並最大化重播的清晰度。
相較前一代機種,音訊電路電源進一步升級;同時針對時鐘與數位輸出分設獨立電源,使 PD-507T 的整體音質再更上一層樓。

PD-507T






升級機械結構與電路,音質再提升

相較上一代機型,機械結構經過更細緻的調校,以更有效地抑制震動。電路部分整體接地進一步最佳化,加強 OLED 顯示電路的雜訊隔離,輸出訊號更為純淨。




可切換同軸/光纖數位輸出,追求極致訊號純度

PD-507T 可自由選擇同軸或光纖數位輸出。關閉未使用的數位輸出電路可降低整體電路負荷,進一步提升輸出訊號的純淨度。




內部時脈採用低相位噪聲的晶體振盪器

通過數位連接,音源設備的時脈精度會影響整個系統的重播質量,PD-505T 內部時脈採用具有出色相位噪聲特性的低相位噪聲晶體振盪器,通過高精度標準時鐘讀取 CD 信號,準確地以數位方式輸出存儲在 CD 上的原始聲音。




低相位雜訊晶體振盪器

在數位傳輸鏈中,上游設備的時脈精準度至關重要,它將會影響整體系統的音質。PD-507T 內部時鐘採用高性能、低相位雜訊的晶體振盪器,高精度的參考時鐘可使 PD-507T 以極高精準度讀取 CD 信號,忠實重現 CD 上錄製的原始音樂。

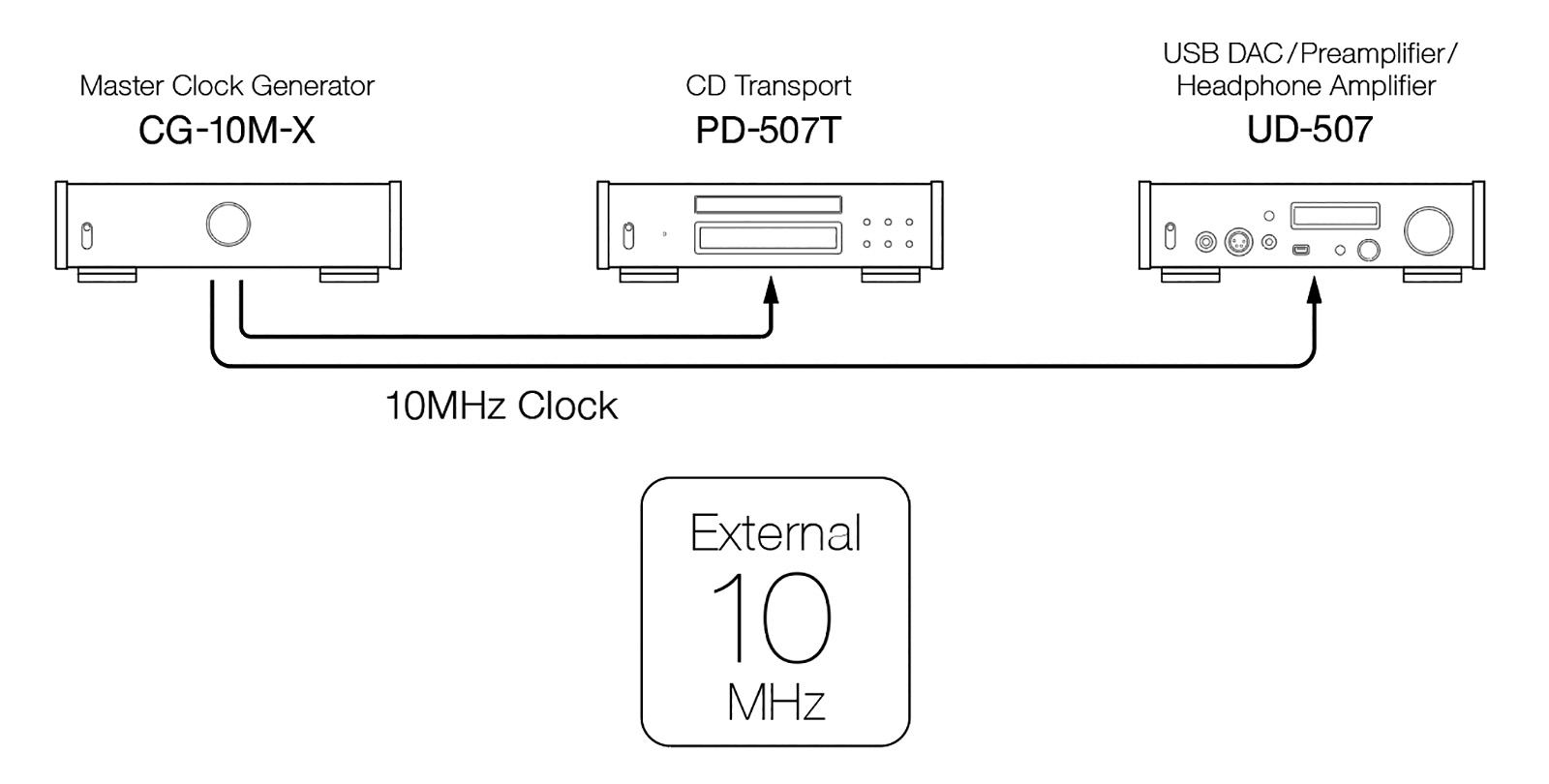

10MHz 外接時脈輸入

PD-507T 可連接 CG-10M-X 主時脈產生器以獲得更高精度的時脈訊號。若您的 DAC 具備外接時脈輸入功能,您可以同時將 CG-10M-X 的兩組時脈輸出分別連至CD轉盤與 DAC,達成同步運作,進一步提升整套系統的音質表現。

PD-507T

PD-507T


豪華防共振全金屬機箱

全金屬機箱有效屏蔽電磁干擾,維持 PD-507T 的純淨音色。機體以厚實的 8mm 鋁合金側板構成,並採用獨特的安裝結構,避免對機箱其他部位施加不必要的機械應力,實現中性調校的箱體。

優雅且節省空間的外形尺寸,可輕鬆安置於音響架、書桌或邊櫃等狹小空間。

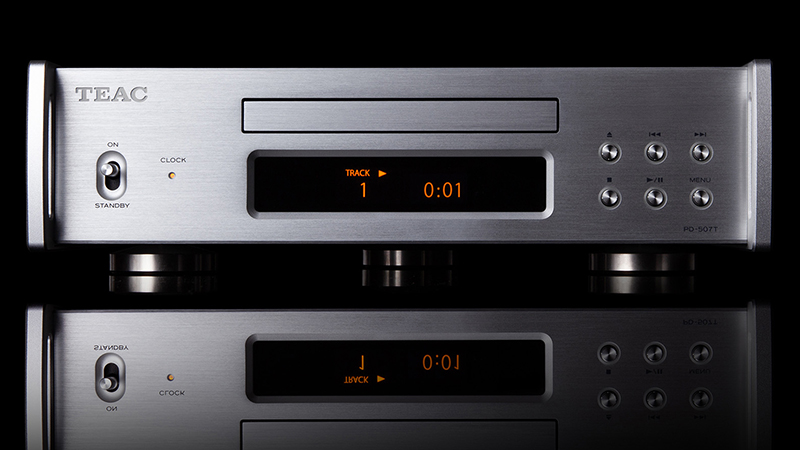

TEAC  專利三點支撐「Stress-Less」抑振腳座

TEAC 專利的 Stress-Less 抑振腳座以實心鋼材精密加工製成;透過讓腳座與底板之間的細微可動性,獲得精準的呈現音像,帶來豐富且自然的音色。三點式支撐設計亦確保穩固安放,即使地面稍有微小的不平整也不影響系統穩定性。




半懸浮頂板設計

為增進聲音的開放度與自然音色,PD-507T 的鋁製頂板採半浮動設計,無需螺絲固定,而是透過側板的精密卡槽穩固定位。

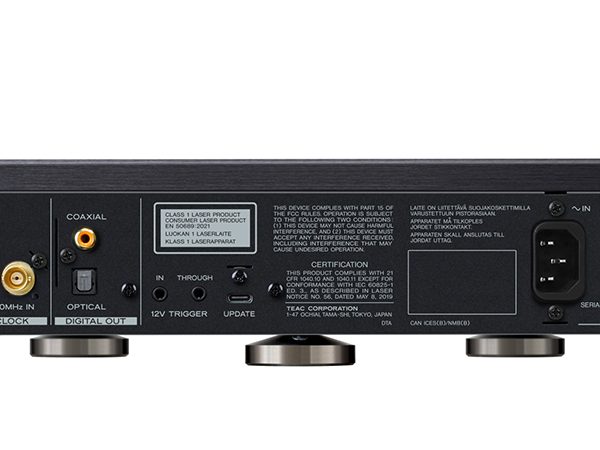

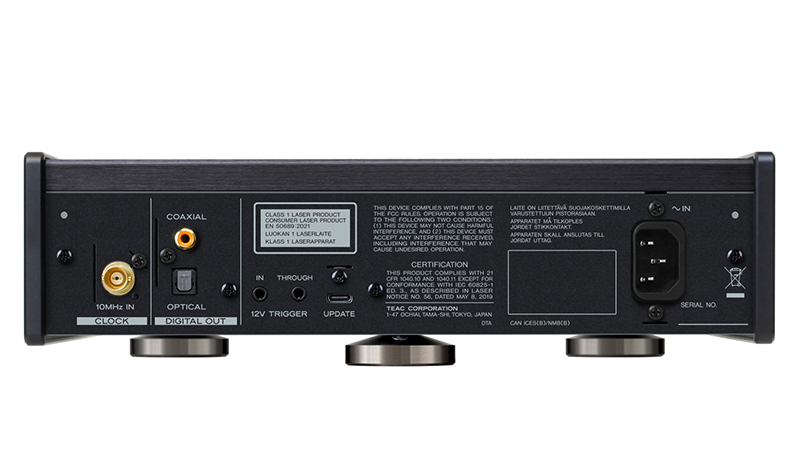

系統控制功能

PD-507T 配備觸發輸入/輸出端子,可與具備觸發輸出的其他設備連動,實現電源同步開/關的系統控制。

PD-507T



CD 部份
    支援格式 音頻 CD(支援CD-R/CD-RW)
數位音頻輸出
  同軸
端子 RCA (鍍金) × 1
     輸出電平 0.5Vp-p
     輸出阻抗 75Ω
  光纖
     端子 TOS (JEITA RC5720C) × 1
時脈同步輸入
     端子 BNC (鍍金) × 1
     輸入頻率 10MHz
     輸入阻抗 50Ω
     輸入電平
        矩形波 相當於 TTL 電平
        正弦波 0.5 至 1.0Vrms
電源 AC110V, 60Hz
消耗功率 4W
待機功率 0.3W
尺寸 290 (W) × 84.5 (H) × 248.8 (D) mm(包括突出部分)
重量 4.0kg
附件 AC線、遙控器 (RC-1338)、AAA 電池 × 2、腳墊 × 3、使用說明書 (包含保證卡)
CD 部分
  支援格式 音頻 CD(支援CD-R/CD-RW)
數位音頻輸出
  同軸
     端子 RCA (鍍金) × 1
     輸出電平 0.5Vp-p
     輸出阻抗 75Ω
  光纖
     端子 TOS (JEITA RC5720C) × 1
時脈同步輸入
     端子 BNC (鍍金) × 1
     輸入頻率 10MHz
     輸入阻抗 50Ω
     輸入電平
        矩形波 相當於 TTL 電平
        正弦波 0.5 to 1.0Vrms
外部控制
  觸發輸入
     端子 3.5mm Monaural mini jack × 1
     輸入信號 DC 12V, 1mA
  觸發輸出 (THRU)
     端子 3.5mm Monaural mini jack × 1
電源 AC120V, 60Hz
消耗功率 4W
待機功率 0.3W
尺寸 (W×H×D) 290 × 84.5 × 248.8mm (包含突出部分)
重量 4.0kg
附件 AC線, 、遙控器 (RC-1338)、AAA 電池 × 2、腳墊 × 3、使用說明書 (包含保證卡)

* 符合 RoHS 標準。
* 設計和規格如有更改,恕不另行通知。
