AI-503

RECEIVER, AMPLIFIER, HEADPHONE AMP AND DAC

USB DAC / 立體聲綜合擴大機



更聰明的享受現代 HI-FI系統

藍牙功能的綜合擴大機,具備雙單聲道USB DAC(支持高達11.2MHz DSD 格式),用於高解析度數位音訊播放機時代。

配備數位輸入的綜合擴大機,透過能源效率 D類擴大模組,USB音頻可達80瓦功率輸出。



Categories: , ,

具有雙單聲道配置的DAC,支援高達11.2MHz DSD384kHz/32PCM解析度
• 獨立的VERITA AK4490 D/A 轉換器,由Asahi Kasei Microdevices公司製造,用於左右聲道
• 支持LDAC/高通® aptX (以及AACSBC)的藍牙®接收器
可切換濾波器類型,可以選擇2DSD數位濾波器以及4PCM濾波器和關閉模式
兩個內置高精度專用時鐘,用於44.1kHz48kHz信號及其數倍信號 (允許USB非同步傳輸)
• TEAC-QVCS高精度音量控制電路,具有完全平衡的結構
• 高輸出D類功率擴音機 (ICEpower a/s製造)
• 分離推挽式耳機擴音機,最大輸出功率為280mW+280mW (TEAC-HCLD電路)
• 3.5毫米立體聲耳機插孔支援4極接地連接(組合常規3.5毫米立體聲迷你類型)
• 高容量環形鐵芯電源變壓器
• 一對RCA類比輸入插孔
• 帶音量控制的RCA類比輸出插孔(預輸出)
• USB/同軸/光纖數位輸入(後面板各一個)
• 組合圓形的光纖數位/3.5毫米立體聲迷你插孔
• 雙類比電平表,亮度可調
• 低能耗設計和自動省電功能
• 全金屬外殼具有抗振性和時尚外觀,僅有A4大小,易於安放在桌上
• 專用遙控器
• IEC插座
• 符合RoHS

藍牙功能的綜合擴大機,具備雙單聲道USB DAC(支持高達11.2MHz DSD 格式),用於高解析度數位音訊播放機時代

AI-503是一款綜合擴大機,具有USB DAC, 支援高達11.2MHz DSD和384kHz/32位PCM輸入。DAC/前置擴大機是本設備的核心,遵循UD-503相同的設計理念,採用完全平衡的雙單聲道電路設計。單獨的VERITA AK4490 D/A轉換——由Asahi Kasei Microdevices公司製造——用於左右聲道。除了支援USB數位輸入(用於Windows/Mac電腦),光纖/同軸數位輸入和RCA類比輸入外,我們還可以通過LDAC相容的藍牙® 接收器實現了高解析度無線音訊收聽。此外, 通過前的3.5毫米光纖數位/立體聲迷你插孔,該設備支援DAPs有線和無線的輸入。

功率擴大機使用D類功率擴大機(由ICEpower a/s製造),這個確保在精密信號的播放過程中的高解析度和高音量的高線性度。本設備可以為書架式揚聲器(適用於桌上型電腦)和大型的落地式揚聲器供電。前置擴大機採用了4電路結構的完全平衡的TEAC-QVCS高精度音量來控制電路。通過保持所有解析度的細節電平,AI-503創建了非常逼真的聲場,以及高信噪比和優秀的空間感。通過將外部功率擴大機連接到已安裝的預輸出插孔,您可以升級性能並創建更強大的音訊系統系統。耳機擴大機部分採用分離的TEAC-HCLD電路,採用推挽式佈線,可輕鬆驅動高阻抗耳機。兩級高/低增益開關可實現從低阻抗耳內式監聽器到高阻抗(600Ω)耳內式耳機的一切優化音量設置。此外,3.5毫米的耳機插孔支援4極分離接地連接,即使使用平衡式頭戴式耳機或耳機也能實現極佳的聲道分離。


高性能VERITA AK4490 DAC支援11.2MHz DSD 與32-bit/384kHz PCM

對於DAC晶片,作為高性能數位音訊的關鍵,我們使用的是由Asahi Kasei Microdevices 公司製造的備受好評的VERITA AK4490* DAC。除了通過直接處理,支持本機播放11.2MHz DSD信號外,還支援各種高解析度音訊源(包括384kHz/32位元PCM數位輸入)。這些DAC能夠再現精細蝕刻的細節和突出的立體聲放置感,這是高品質高解析度音訊源的標誌。

*AK4490為Audio 4proTM家族商標的產品,由Asahi Kasei Microdevices Corporation所研發,提供專業音響設備與高級數位音頻應用。


雙單聲道配置支援全平衡傳輸

除了可以提供同類領先的功率電平外,複雜的雙單聲道配置也擴展到D/A轉換器和前置擴大機。
雙單聲道佈局用於左右聲道兩個完全獨立的單聲道電路中。從高性能的VERITA AK4490 D/A轉換器開始,這種佈局完美地隔離了兩個聲道。在耳機聆聽時,抑制左右聲道間的干擾是特別重要的。

前置擴大機提供完全平衡的傳輸,並使用TEAC-QVCS 高精度音量控制電路

對於前置擴大機電路,我們使用TEAC-QVCS (四倍音量控制系統),一個具有完全平衡設計的巧妙電路。它允許在每個階段從數位到類比轉換後立即到信號到達音量擴大機之間平衡處理音訊信號。
從音量旋鈕發送的控制信號可同時調節四個獨立電路的可變增益擴音機類型的音量控制——為左右聲道提供了正負極。使用本系統,消除了對音訊信號不必要的處理,而且保持了音訊信號的左/右和正/負獨立性直到緊接在功率擴大機前的點,實現分離聲道優秀的清晰的音質。(此過程僅適用于平衡類比輸入)。
此外,”耳機失誤” (低音量左右聲道之間的電平差異),在耳機試聽期間可能出現的問題也被完全消除,因此即使使用低阻抗耳內式監聽器也能享受精准的音訊。

預輸出可以連接大功率擴大機和有源揚聲器

AI-503也可以用作高品質前置擴大機。由於可以改變RCA輸出插孔的音量,所以只需將功率擴大機連接到預輸出插孔即可實現進一步升級的音訊系統。此外,本設備具有一對類比RCA輸入插孔,您可以將類比轉盤與內置的phono EQ擴大機,如TN-350或者TN-570,盒式磁帶或者其它類比設備連接。

內置44.1kHz 和 48kHz 時鐘

通過USB連接,AI-503支援非同步傳輸模式,允許通過與自己的時脈(由高精度晶體振盪器產生)同步來控制PCM和DSD信號,而不是與電腦時脈不可避免的,不穩定的,嘈雜的信號同步。有兩個內置的專用時脈(44.1kHz 和 48kHz)。通過將數倍時脈頻率的信號計時到具有固有的低相位雜訊的音訊級,高精度晶體振盪器,可以大大抑制破壞性抖動對音訊品質的影響,而且可以更忠實地再現音訊源。

濾波器類型包括4個PCM 和2 個DSD數位濾波器

濾波器類型包括4個 PCM 和一個“關閉”模式,以及2個DSD數位濾波器。您可以使用遙控器根據輸入檔案格式和音樂類型設置最佳的濾鏡。您還可以在音樂播放過程中更改濾波器,以便微調音訊的品質。


PCM 濾波器

OFF :
FIR SHARPFIR: 濾波器的陡峭斜率銳利地切斷音頻帶以外的訊號。
FIR SLOWFIR: 濾波器的緩和斜率柔和地切斷音頻帶以外的訊號。
SDLY SHARP: 此濾波器使用短延時陡峭斜率,銳利地切斷音頻帶以外的訊號。
SDLY SLOW : 此濾波器使用短延時緩和斜率,柔和地切斷音頻帶以外的訊號。

DSD濾波器

CUTOFF 50kHz :
CUTOFF 150kHz :

當接收352.8 kHz 或者384 kHz的信號時,無論此設置如何,數位濾波器將在播放期間禁用。


高容量環形鐵芯電源變壓器

使用高效環形鐵芯電源變壓器能夠提供穩定的功率。專門設計用來抑制磁通洩露和防止電磁感應雜訊,因此可以一直提供純淨的穩定的電流。

注重細節的外殼設計

抑振效果與時尚外觀兼具的金屬外殼,能輕鬆放置於桌上的小巧A4尺寸

由於外殼使用了全金屬的面板,可以抵抗外部的雜訊,因此可以很好抑制電腦和其他設備產生的電磁雜訊。
這創造了一個電氣“乾淨”的幾乎沒有噪音的內部環境,即使音訊設備處在周圍惡劣的外部環境中。金屬底盤的兩端還有8毫米厚的鋁板,這可以防止扭曲和彎曲,形成堅硬牢固的機身。此外,既有A4頁面的尺寸,占地面積小,可以放置在桌子,餐具櫃和其他小的空間。
※ 不包括插孔,旋鈕和其它突出部分

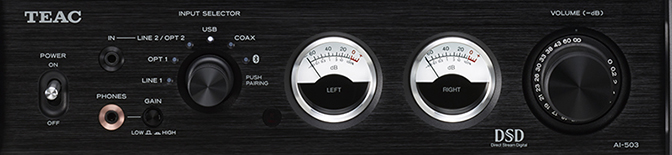

雙類比電平表顯示音訊脈動

類比電平表內置在設備的前端。這些儀錶會跟隨信號電平作出回應而發生移動,強調本設備作為一個音訊設備的作用,而且會加強其所在的房間是聽音樂的地方的感覺。除了具有四級的調光功能(明亮,正常,昏暗,關閉),允許您調整亮度來配襯房間的明亮度,您還可以完全關閉電平表的運作。


耳機擴大機採用完全獨立的左右接地設計

AI-503耳機輸出採用了完全獨立接地的電路設計,用於從擴大機到最終4極插頭的左右聲道。通過完全分離左右聲道與擴大機的接地,大大增加了聲道分離並且實現了更加透明的聲場。
※ 也可以使用3極插頭的耳機和頭戴式耳機,但是為了獨立的左/右接地驅動器好,還是應該使用4極插頭的耳機或頭戴式耳機。腳位分配如下圖所示


可輕鬆愉快操作的使用者介面是設計的重點

我們非常注意每一處的控制,包括鋁制音量旋鈕,扭矩和撥動開關,提供一個滿意的操作感。頂部有鋁合金的專用遙控器散發出高級的檔次。我們也專注於本機的操作,所以遙控器可用於以0.5 dB來調節音量。

USB/同軸/光纖數位輸入

USB輸入支援高達11.2MHz DSD和384kHz/32位PCM的解析度。“DSD 原生播放”還支援DSD直接轉換為類比信號而無需先轉換為PCM。TEAC 高清音訊播放機是一款專為TEAC產品編寫的免費的音樂播放軟體,支援ASIO 2.1 和DoP (把DSD數據封裝成PCM格式) 格式,允許在Windows 和Mac電腦上播放11.2MHz DSD音訊源。光纖和同軸數位輸入支援高達192kHz/24位的解析度。

藍牙®接收器支持LDAC

藍牙® 接收器支援LDAC 和aptX™ 以及AAC等高品質音訊的無線傳輸。您可以通過從智慧手機或者平板電腦無線傳輸音訊,輕鬆享受您的音樂。

LDAC是由Sony開發的音訊編碼技術,可以通過藍牙連接來傳輸高解析度(Hi-Res)音訊內容。跟如SBC的其它相容編碼技術不同,它不需要對高解析度音訊內容*1進行任何降頻操作,並且允許大約比在藍牙無線網路上傳輸的那些其他技術多三倍的資料*2,通過有效的編碼和優化的打包,具有前所未有的聲音品質。

*1 包括DSD格式內容
*2 當選擇了990kbps (96/48kHz) 或者909kbps (88.2/44.1kHz)的位元速率時,比較SBC (子帶編碼)

前置數位輸入,非常適合數位音訊播放機和其他便捷式設備

前置數位輸入插孔便於連接數位音訊播放機與光纖數位和類比輸出。您可以通過揚聲器或者耳機,使用高品質的音訊耳機擴大機在您的便捷式設備上享受您最喜歡的音樂。

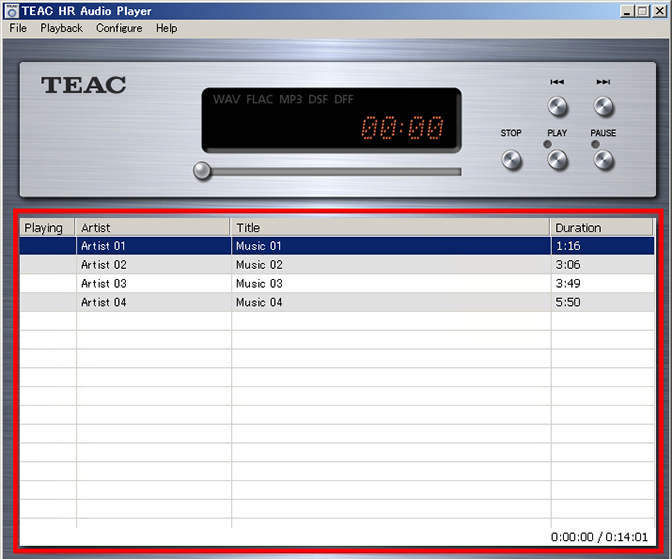

免費的TEAC HR Audio Player 應用程式支援在Windows 和Mac電腦上播放 11.2MHz DSD

TEAC HR Audio Player是專為TEAC產品編寫的免費音樂播放軟體,支援本地播放11.2MHz DSD,384kHz PCM和其它高解析度音樂檔。由於不需要在電腦(Windows/Mac)上進行複雜的設置,使用AI-503與電腦音訊播放所需的基本設置是很簡單的。即使那些對電腦不懂的人都可以通過使用這個應用程式快速啟動和運行。
※ 本機與Windows電腦一起使用時,必須先在電腦上安裝專用的驅動程式,然後通過USB將AI-503連接到電腦上。

喇叭輸出
最大輸出 60 W + 60 W (into 4 Ω, 20 Hz – 20 kHz, JEITA)
30 W + 30 W (into 8 Ω, 20 Hz – 20 kHz, JEITA)
額定輸出 43 W + 43 W (into 4 Ω, 20 Hz – 20 kHz, JEITA)
22 W + 22 W (into 8 Ω, 20 Hz – 20 kHz, JEITA)
喇叭阻抗 4–8 Ω
總諧波失真 0.05% (1 kHz, 8 Ω, 1 W)
訊躁比 95 dB 或更多 (類比輸入, 8Ω load, 額定輸出, A-weighted)
頻率響應 10 Hz – 100 kHz (+1/−3 dB) (8 Ω, 1 W, 類比輸入)
PRE OUT音頻輸出
RCA端子 1對(L/R) 輸出阻抗 150 Ω
頻率響應 10 Hz – 100 kHz (+1/−3 dB) (類比輸入, when 200mVrms output)
訊躁比 100 dB or more (類比輸入, when 1kHz/2Vrms output, A-weighted)
失真 0.005% 或更少 (類比輸入, when 1kHz/2Vrms output, 20kHz LPF)
耳機輸出
3.5mm 4極立體聲迷你插頭 1組 最大輸出 280 mW + 280 mW (GAIN set to HIGH, into 32Ω load, distortion 10%)
相容阻抗 16–600 Ω
類比音頻輸入
RCA端子 1對(L/R) 輸入阻抗 30 kΩ
最大輸入 2 Vrms
3.5mm立體聲迷你插頭 1組 輸入阻抗 22 kΩ
最大輸入 2 Vrms
數位音頻輸入
同軸數位 RCA端子 1組
光纖數位 方形(TOSLINK)端子 1組
圓形端子 1組(−24.0 to −14.5dBm peak)
USB-B 1組(標準USB 2.0)
PCM取樣頻率 同軸 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
光纖 32 kHz, 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz
USB 44.1 kHz, 48 kHz, 88.2 kHz, 96 kHz, 176.4 kHz, 192 kHz 352.8 kHz, 384 kHz
量化位元深度 同軸/光纖 16/24-bit
USB 16/24/32-bit
DSD取樣頻率 同軸/光纖 2.8 MHz (支援使用 176.4kHz/24-bit DoP傳輸)
USB 2.8 MHz, 5.6 MHz, 11.2 MHz
藍芽功能
藍芽版本 4.0
輸出等級 Class 2 (無障礙物下傳輸距離約*10M)
支援檔案 A2DP, AVRCP
支援A2DP編解碼器 SBC, AAC, Qualcomm® aptX™, LDAC
支援A2DP內容保護 SCMS-T
最多儲存配對裝置 8組
一般
電源供應 AC 120V / 60Hz
功率消耗 38 W
待機功率 0.5 W 或更少 (待機模式下)
材積(W x H x D) 290 mm × 81.2 mm × 264 mm (包含突出物)
重量 3.7 kg
工作溫度 +5°C to +35°C
工作濕度 5% to 85% (無凝結)
儲存溫度 −20°C to +55°C
附件 電源線、遙控器(RC-1328)、AAA電池x 2、使用說明書(包含保證卡)



電腦系統需求
Windows
相容操作系統 Windows XP*
Windows Vista
Windows 7
Windows 8
Windows 10
* Windows XP(XP只支援32bit版)
Macintosh
相容操作系統 Mac OS X Snow Leopard (10.6)
OS X Lion (10.7)
OS X Mountain Lion (10.8)
OS X Mavericks (10.9)
OS X Yosemite (10.10)
OS X El Capitan (10.11.1)
macOS Sierra (10.12)
